技術者が毎日使う「見る・比べる・測る」を、1つのファイルで

重ねて比べる・並べて読むを、同じデータのまま行き来できます。

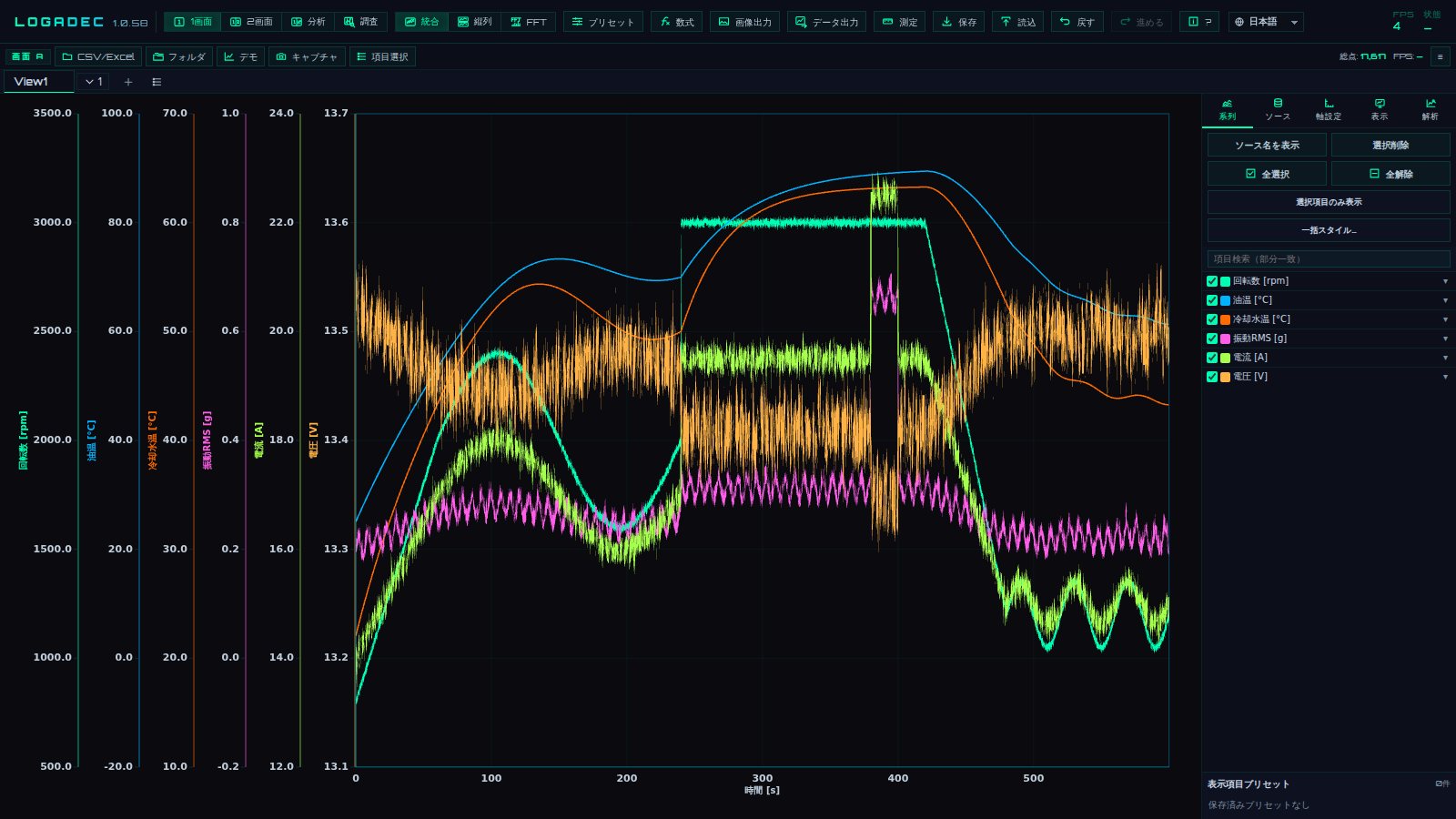

統合表示は1枚のグラフに全系列を重ね、系列ごとに縦軸を持ちます。縦列表示は系列ごとの段に分け、時間軸をそろえたまま上下に並べます。どちらも同じデータ・同じ表示範囲のまま切り替わるので、「重ねて関係を見る」と「1本ずつ形を読む」を何度でも往復できます。

• 拡大・移動は全系列で連動。気になる時刻をすぐに拡大できる
• 縦列の段はドラッグで並べ替え、段の高さも変えられる
• 同じ名前の系列（1回目と2回目など）を同じ段に重ねられる

1回目と2回目、改良前と改良後。左右に別のファイルを開けます。

画面を左右に分け、それぞれに別のファイルを読み込めます。表示する項目は画面ごとに選べ、表示モード（統合・縦列・FFT）は左右そろって切り替わるので、同じ形式の試験データを同じ見え方で並べて、どこが違うかを見比べられます。

• 表示する項目・軸の設定は画面ごと。表示モードは左右で連動
• プリセットは画面ごとに作れ、もう一方の画面にコピーできる

回転数と振動、温度と圧力。時系列と散布図を並べて、近似曲線も引けます。

［分析］画面では、時系列のグラフとXY散布図を並べて表示します。時系列側で区間を選ぶと、散布図で対応する点が光るので、「この異常はどの運転条件で起きたか」をすぐに確かめられます。散布図には近似曲線を引き、式と決定係数（R²）を表示できます。

• 近似: 線形・多項式・指数・対数・べき乗・移動平均・LOESS・Gaussian・Lorentzian・カスタム数式
• 時系列側で Shift＋ドラッグ＝対応点を選択、Ctrl＋ドラッグ＝抽出範囲を追加
• 複数のデータをまたいだ1本の近似（データ横断）にも対応

ノイズの下にある変化を見る。元のデータは書き換えません。

系列ごとにローパス・ハイパス・バンドパスを設定できます。特性は Butterworth・Chebyshev・Bessel、次数は1〜6、位相は通常とゼロ位相から選べます。読み込んだ元のファイルは書き換えません。画像は同じ振動と電流に 0.1 Hz のローパスをかけ、元の波形と重ねたところです。

• 欠測や時刻の飛びがあれば、区間に分けてかける（欠測の位置は空けたまま）
• サンプリング間隔からナイキスト周波数を表示し、遮断周波数の目安にできる
• フィルタの前後を同じ段に重ねて比べられる

°C→°F、kPa→MPa、rpm→Hz。係数を調べて打ち込む必要はありません。

系列の単位から量の種類を推定し、変換先の単位を一覧から選べます。圧力・応力・トルク・力・質量・長さ・速度・加速度・回転数・周波数・温度など、試験でよく使う量をそろえています。換算の係数と加算値をその場で確認でき、手入力もできます。

• よく使う換算は★で固定し、次回から一覧の先頭に
• 系列の表示名も合わせて変えられる
• 読み込んだ元のファイルは書き換えない

表示中の系列に、まとめて名札を付けられます。

グラフ上の線に、系列名と値を書いた吹き出しを付けられます。表示中の系列にまとめて付けることも、クリックした位置に1つずつ付けることもできます。線が何本も重なるグラフでも、色の凡例と見比べずに読めます。

• 付ける位置: 最大・最小・終端・クリックした位置・自由
• 値の表示・文字の大きさ・枠や線の形を、全体または1つずつ設定
• 凡例ボックスには、線の見本（色・線種・マーカー）と系列名を表示します。ドラッグで位置と大きさを変えられ、グラフの外（右・下）にも置けます
• 統合表示で使えます

温度が12本、圧力が4本。連番の項目は1つの軸にまとまります。

縦軸の範囲をデータに合わせて、きりのいい値で自動調整します。項目名の連番だけが異なる系列（温度_01〜温度_12 など）は同じ軸の範囲にまとめて1本の軸にするので、系列が増えても軸が並びすぎません。画像は16本の系列を読み込み、自動調整したところです（軸は2本）。

• A: 0 を基準にした範囲（大きさの比較向き）／B: データの最小〜最大（形を読む向き）／C: いま表示している時間範囲のデータで B と同じように合わせる
• 目盛の数・小数点以下の桁数・補助目盛を設定できる
• プリセットで決めた範囲を優先する設定も

軸の範囲・表示項目・表示名を登録。軸の範囲と表示名は読み込むと自動で、表示項目は一覧から呼び出せます。

項目ごとの縦軸の範囲と色、表示する項目の組み合わせ、項目名の言い換えを、名前を付けて登録できます。プリセットは項目名をもとに適用されるため、同じ項目名を持つ別のファイルにも使えます。毎回の軸合わせや項目選びがなくなり、似たデータの整理と比較が楽になります。

• 軸の範囲（レンジ）と表示名: ファイルを読み込むと自動で適用
• 表示項目: 「温度だけ」「電流と電圧」などの組み合わせを一覧から呼び出す
• CSV／Excel に書き出して、チームで同じ見え方を共有できる

`電流` * `電圧` のように、系列の名前をそのまま式に書けます。

式には系列の名前をそのまま書けます。たとえば `電流` * `電圧` で電力、(`入口圧力` - `出口圧力`) / `入口圧力` で圧力損失の比。列の番号やセル番地を覚える必要はなく、式を読めば何を計算しているかが分かります。結果には「電力」のような名前を付け、新しい系列としてグラフに並べます。四則演算に加え、sin・sqrt・log などの関数、微分（diff）・積分（integ）・移動平均（movavg）・シフト（shift）・平均や標準偏差を使えます。同じ項目名を持つ複数のファイルには、ファイルごとに結果を作れます。

• 名前で書くので、式がそのまま計算の説明になる（報告書や引き継ぎにも）
• 入力した式が参照する系列を表示。数式を保存する前に、計算結果をプレビューできる
• $1〜$10 の記号に系列を割り当てて短く書くこともできる
• 書いた式は保存して、次のファイルにも使える。元のファイルは書き換えない

変化点・関連イベント・外れ値・周波数異常・相関崩れを、1クリックで。

解析の対象を選んで［総合診断］を押すと、変化点・関連イベント・外れ値・周波数異常・相関崩れの検出をまとめて実行し、結果を要約します。見つかった箇所はグラフの下に帯と印で並び、行をクリックするとその位置へ拡大します。画像は、異常をあらかじめ含めた内蔵チュートリアルのデモデータに、総合診断を実行した結果です。

• 外れ値は、外れ値の影響を受けにくい基準（中央値と MAD）で判定する

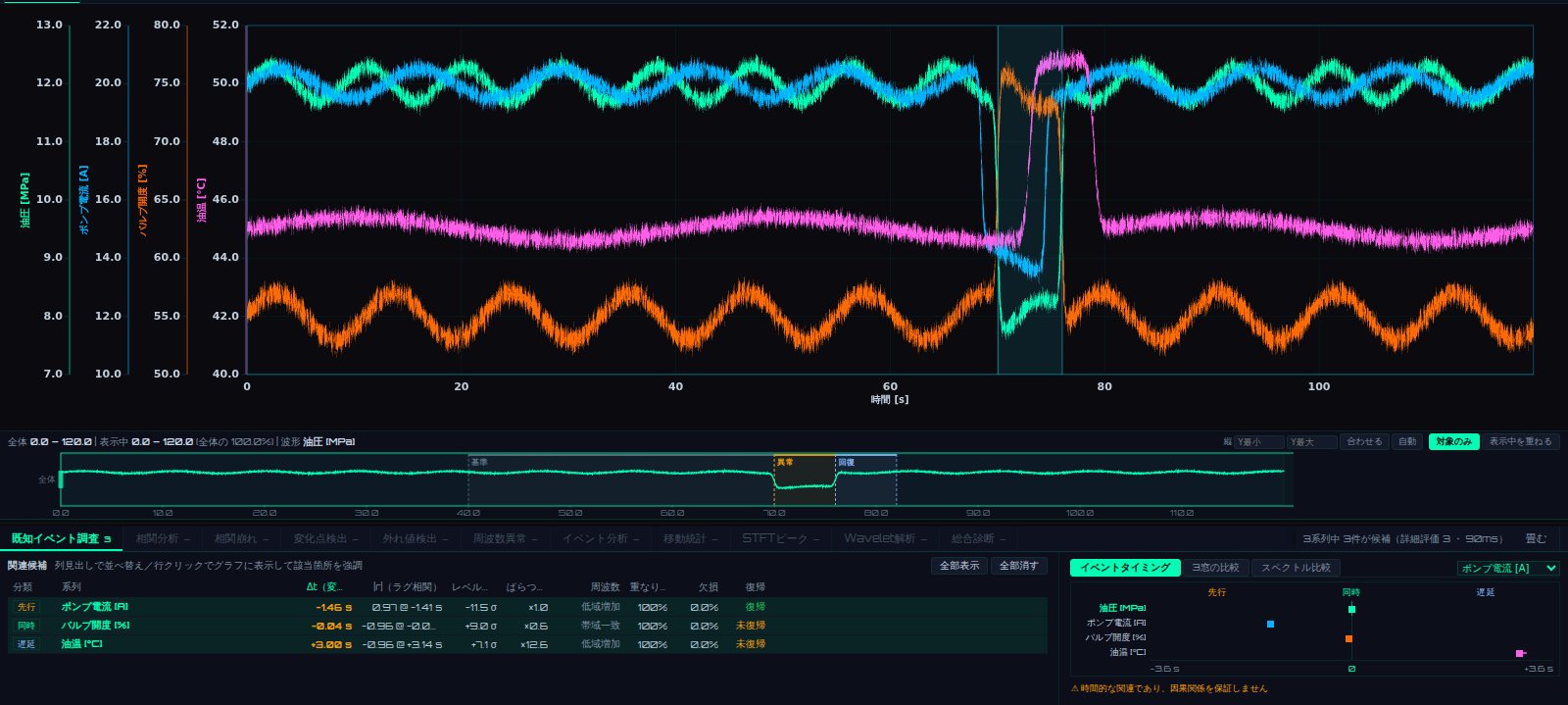

• 異常の区間がわかっている場合は、その区間を基準に全系列を比べ、関連しそうな系列を先行／同時／遅延に分類
• 各解析は個別に条件を変えて実行することもできる

表示モードを FFT に切り替えるだけ。ピークの周波数も表示します。

表示モードを FFT にすると、選んだ系列のスペクトルを縦に並べて表示します。対象は全データか、いま表示している範囲。振幅・PSD（Welch 法）・dB 表示、横軸の対数表示、窓関数、直流成分の除去、ピークの表示を選べます。

• 横軸は Hz 相当、または 1/X（X の単位の逆数）
• 表示範囲を変えれば、その区間だけのスペクトルに
• PSD は単位周波数あたりのパワーで、FFT の点数を変えてもノイズの水準が変わらない。比較するときは区間と窓関数をそろえる

いつ、どの周波数が強くなったか。ピークの推移を系列として取り出せます。

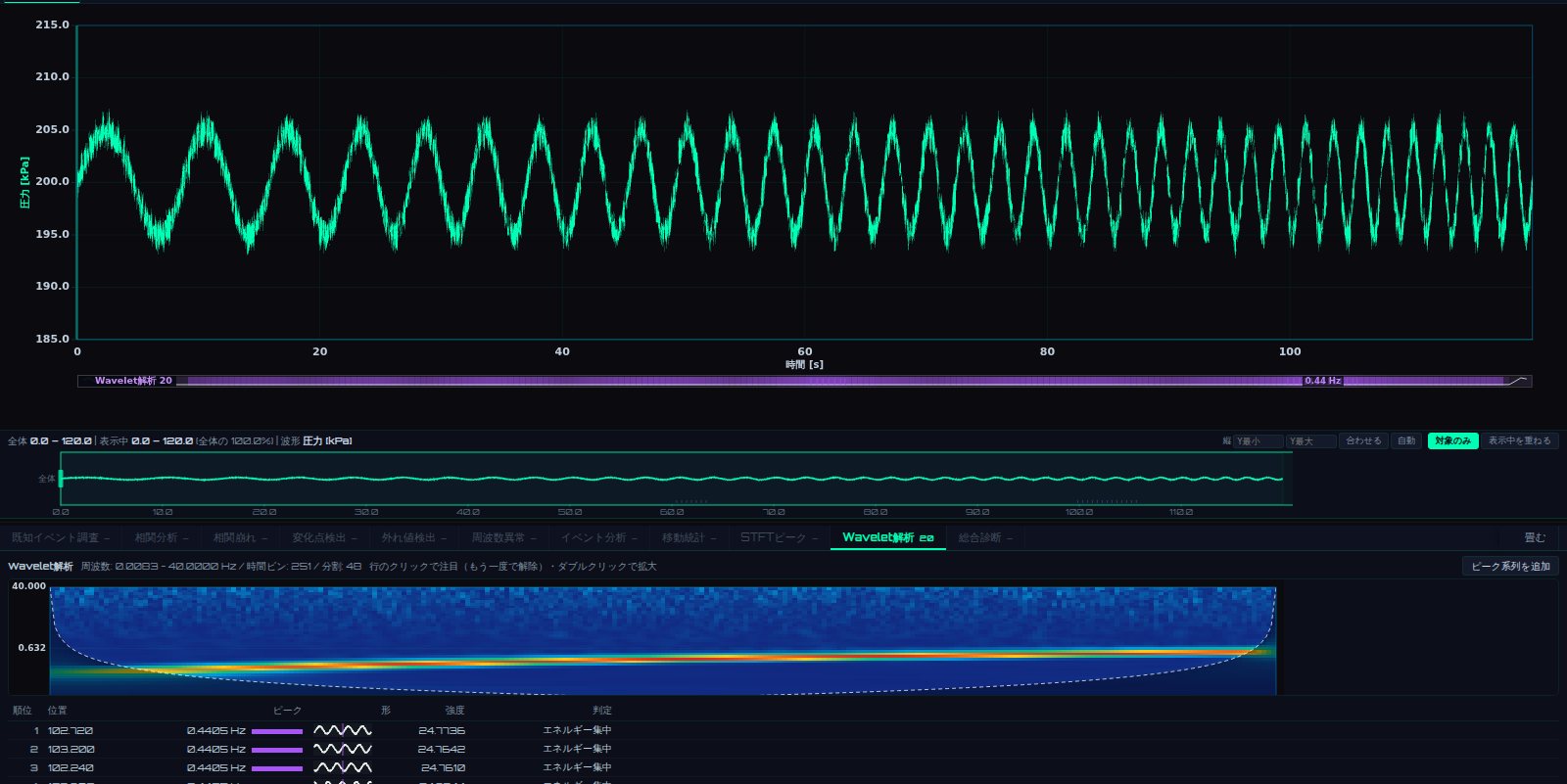

Wavelet 解析は周波数成分の時間変化を色の地図（スカログラム）で表示し、最も強いピークの推移を系列として追加できます。STFT（短時間フーリエ変換）では、時間窓ごとのピーク周波数や強度、帯域のパワーの変化から異常の候補を取り出せます。

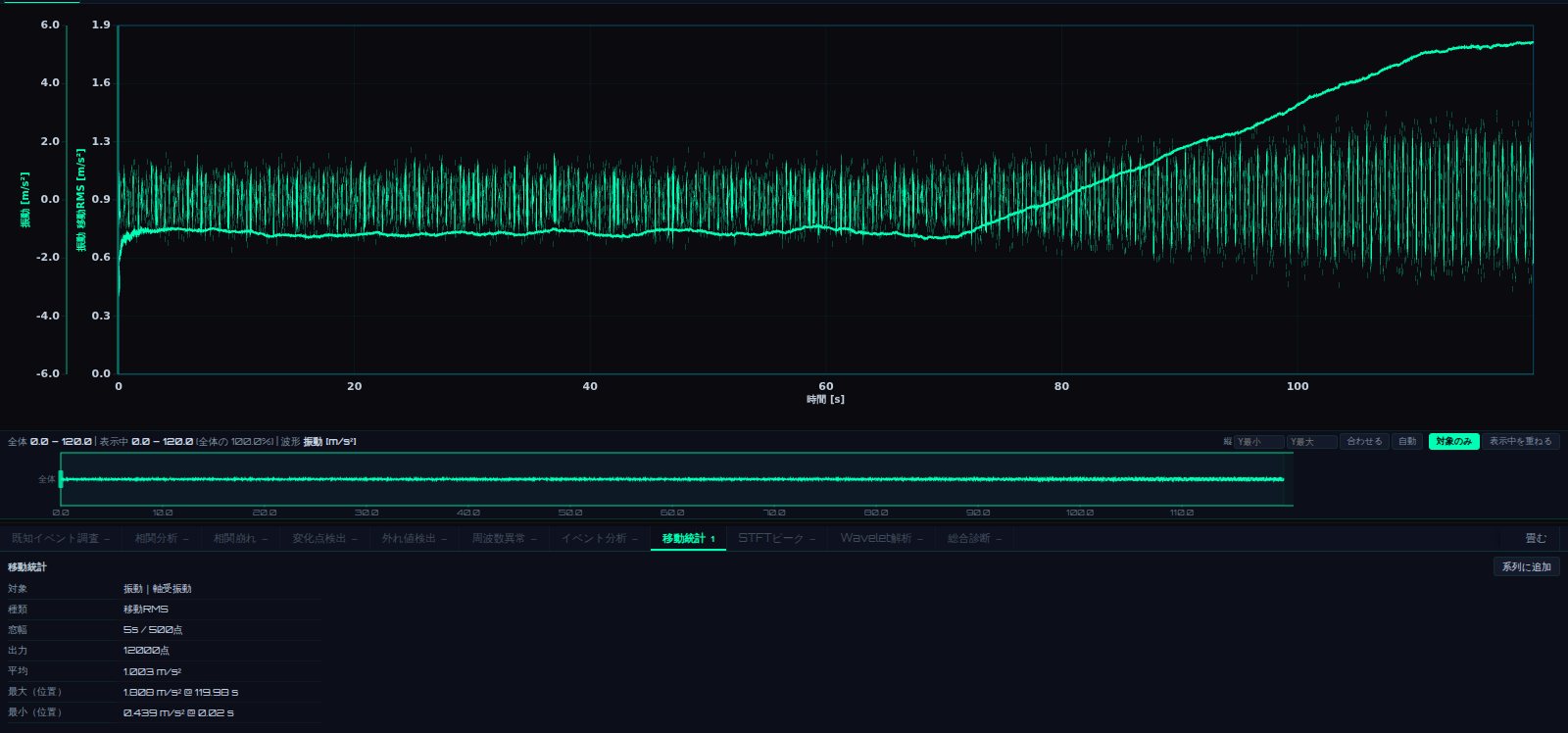

• 移動統計: 移動平均・RMS・標準偏差などを系列として追加

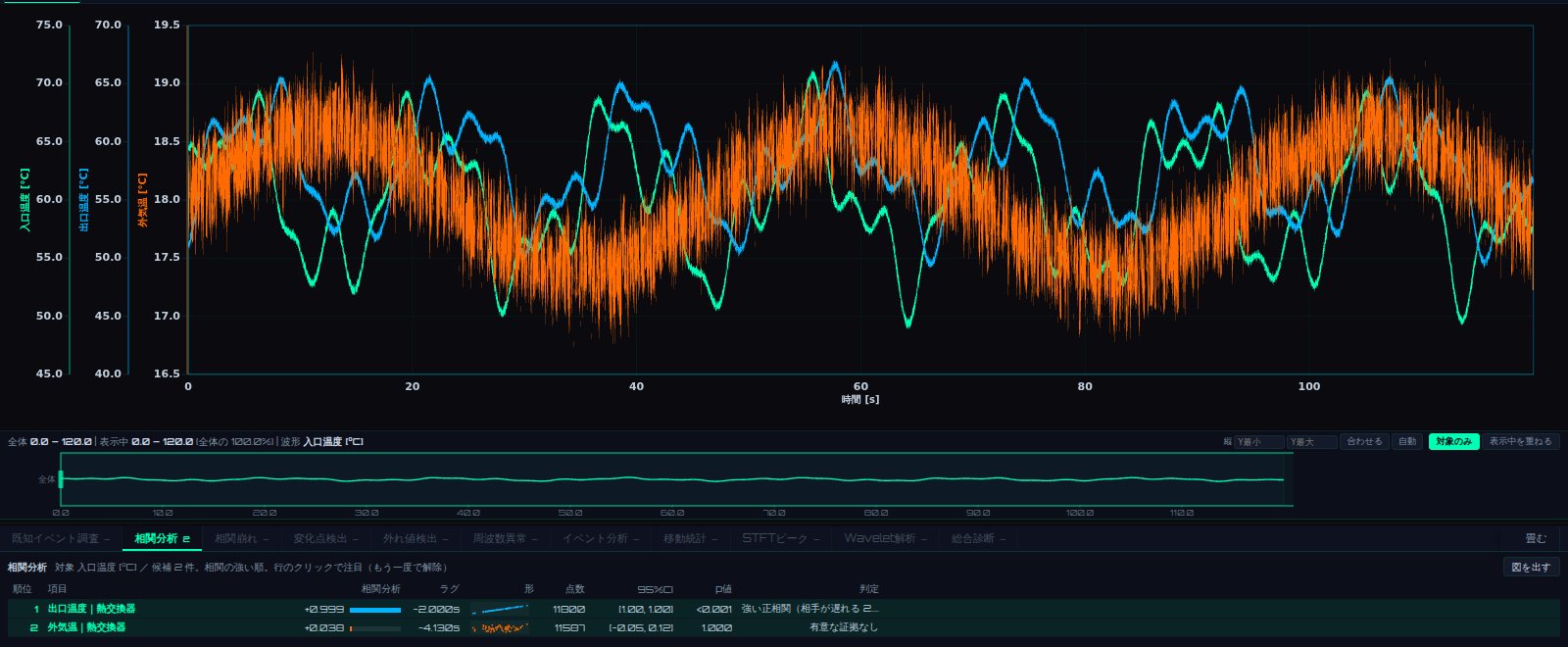

• 相関分析・相関崩れ: スライド窓の相関で、関係が崩れた区間を抽出
• 変化点検出: 値の段差と傾きの変化を検出

ΔX・ΔY・傾き・1/ΔX をその場で。報告書の数字をグラフから直接。

測定を始めて、グラフ上の2点をクリックすると、2点の値と差（ΔX・ΔY）、傾き、1/ΔX を表示します。X が時間のとき、1周期分の2点を選べば周期と周波数（Hz）が分かります。選ぶ位置はデータ点・山・谷・ゼロクロスに合わせられます。結果はコピーして報告書に貼れます。

• 範囲を選んで、最大・最小・平均などの範囲統計も
• 測った結果は履歴に残る
• 別の系列どうしの2点でも測れる
