第2章最初の5分

この章では、LOGADEC をダウンロードしてから、サンプルデータのグラフを表示するまでを順に説明します。

2.1ダウンロードして展開する

1. https://logadec.com の［無償版をダウンロード］を押します。ダウンロードのページで使用許諾契約を読み、同意してから、zip ファイル（LOGADEC-1.0.33.zip のような名前です。数字は版を表します）を保存します。
2. 保存した zip ファイルを右クリックし、［すべて展開］を選びます（Windows の場合）。
3. 展開したフォルダの中に、次のファイルがあれば準備は完了です。

2.2LOGADEC を開く

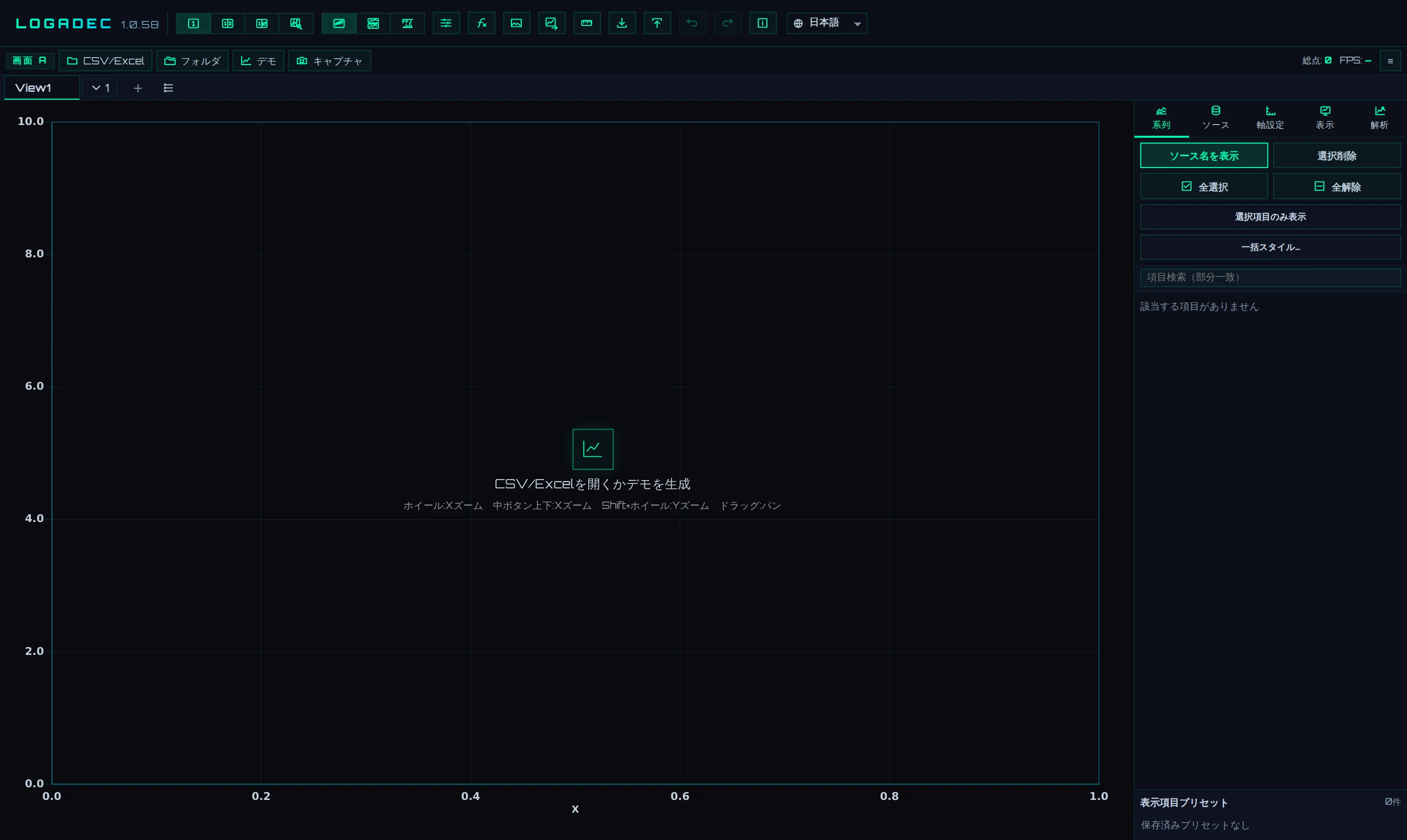

展開したフォルダの logadec_1_0_33.html（数字は版）をダブルクリックします。ブラウザが開き、LOGADEC の画面が表示されます。

1. 1CSV/Excel: 読み込むファイルを選びます
2. 2デモ: 練習用のデモデータを作ります（生成 を押して作ります）

2.3ファイルを読み込む

1. 画面左上の CSV/Excel を押し、読み込むファイルを選びます。グラフの上へファイルをドラッグ＆ドロップしてもかまいません。練習には、サンプルデータ sample_endurance_run.csv を使ってください。

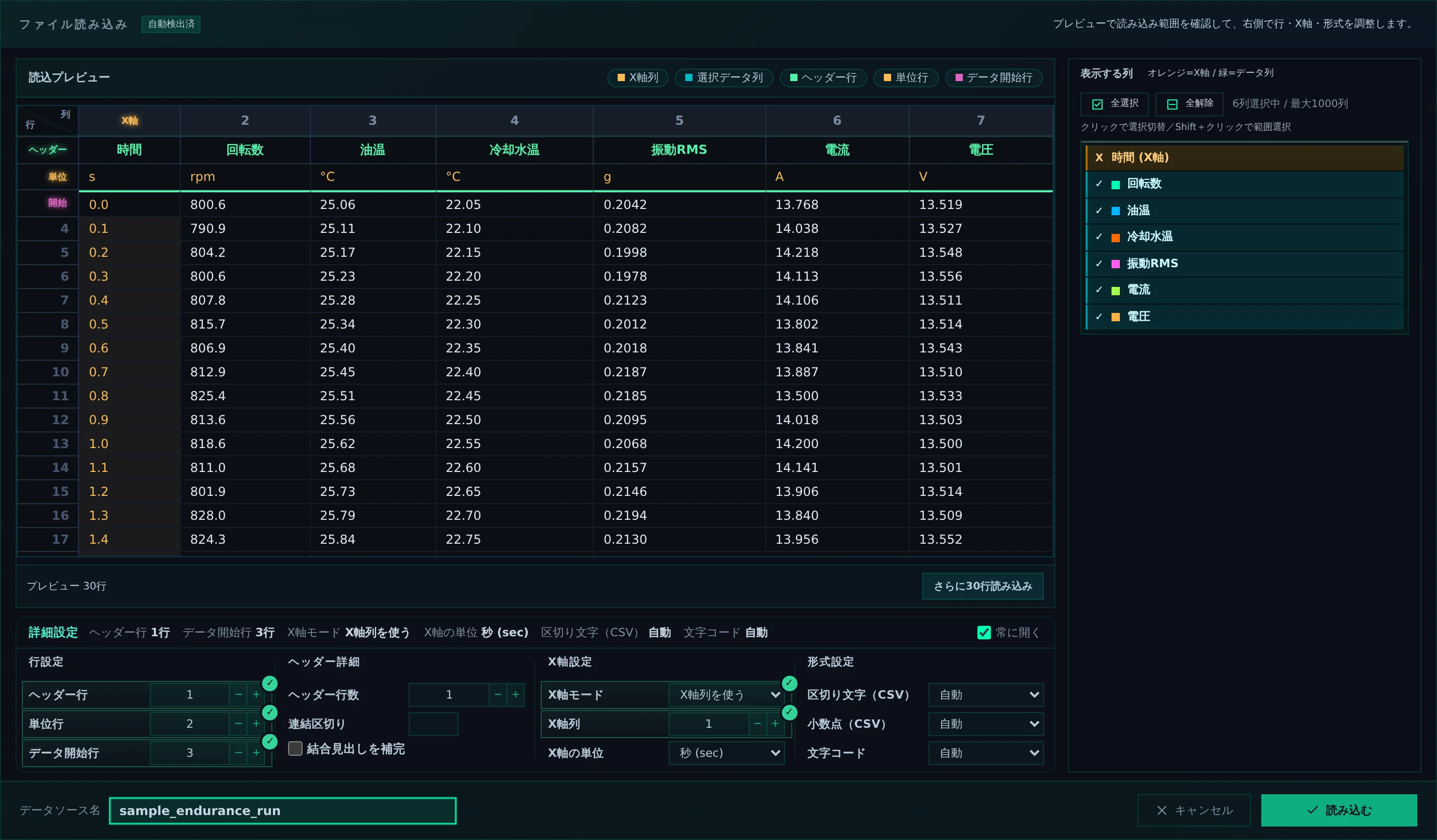

2. 読み込みの画面が開きます。LOGADEC がファイルの中身を調べ、見出しの行・単位の行・データの始まり・X軸にする列を自動で判定します。
3. 判定の結果がプレビューのとおりで問題なければ、読み込む を押します。

1. 1読込プレビュー: ファイルの先頭の部分です。色で、X軸の列・データの列・見出しの行・単位の行・データの始まりを示します
2. 2表示する列: 読み込む列を選びます。クリックで選択を切り替え、Shift ＋クリックで範囲を選べます
3. 3詳細設定: 自動判定の結果です。違っているときは、ここを開いて直します
4. 4データソース名: 読み込んだデータにつける名前です。系列名の後ろに表示されます
5. 5読み込む: この内容で読み込みます

2.4系列を表示する

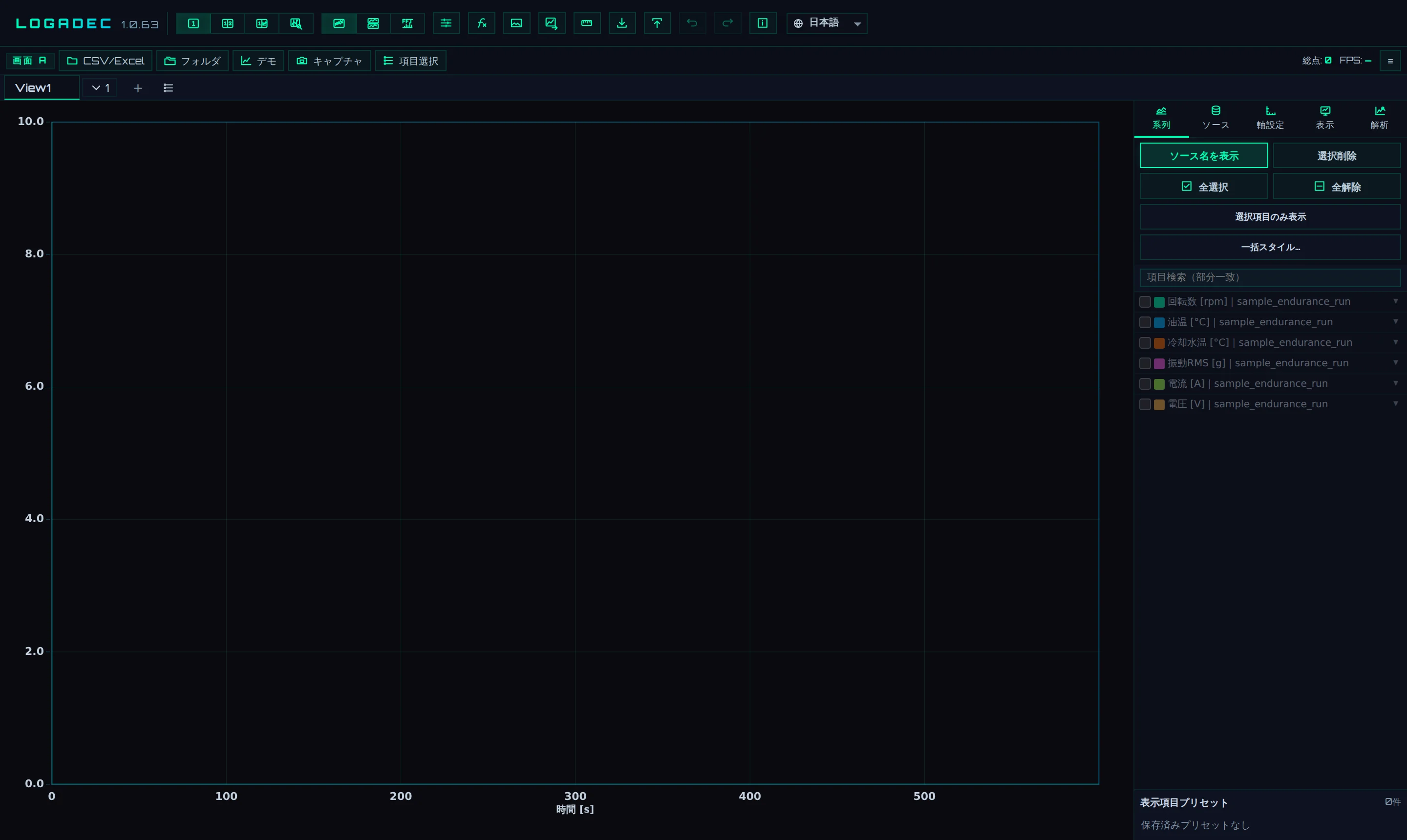

読み込んだ直後は、グラフに何も表示されていません。読み込んだ系列は、画面右のサイドバーの一覧に並んでいます。表示したい系列のチェックを入れてください。

1. 1読み込んだ系列の一覧です。チェックを入れた系列がグラフに表示されます
2. 2全選択: 一覧の系列をすべて表示します

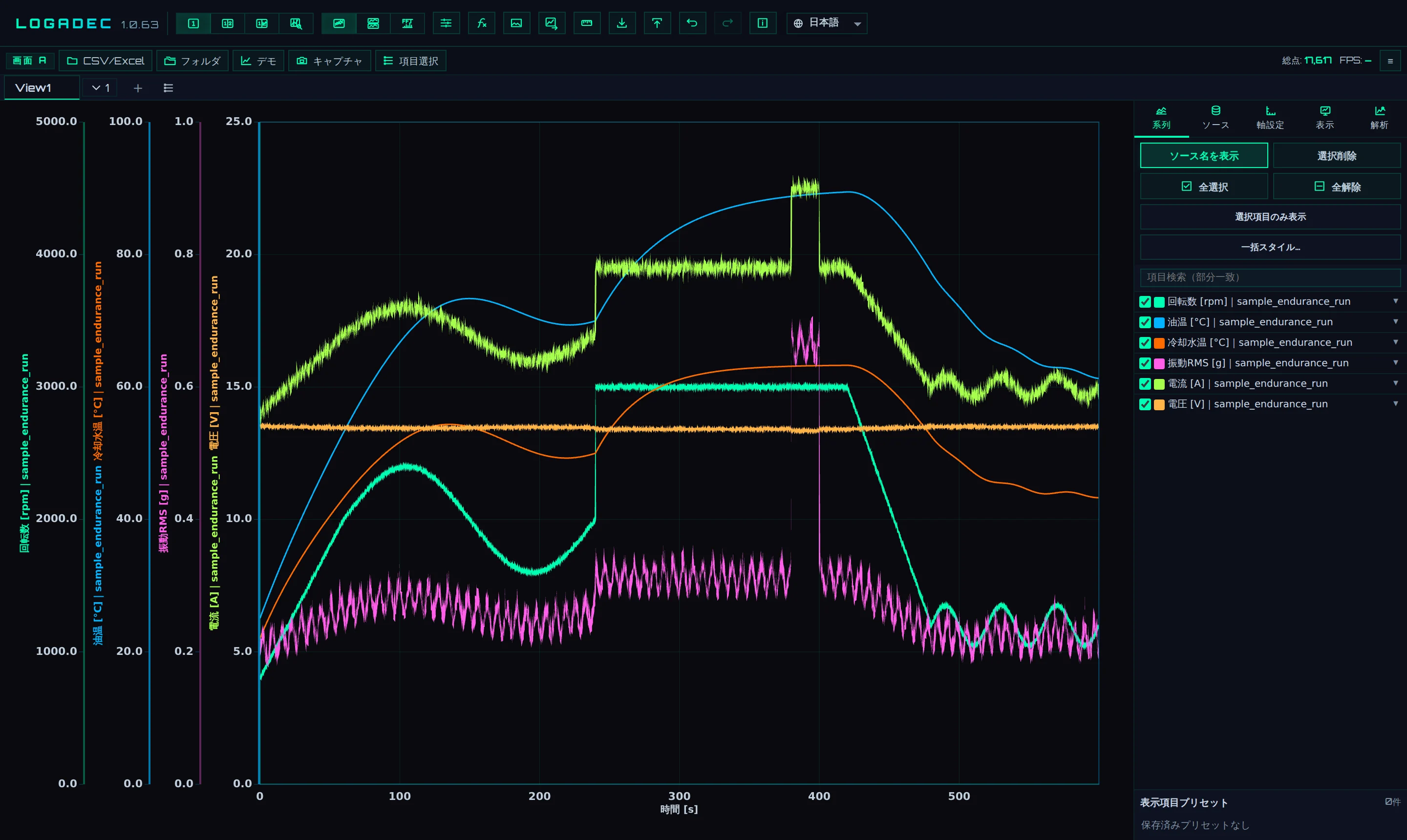

全選択 を押すと、すべての系列が1つのグラフに重なって表示されます。Y の範囲ごとに縦軸が用意され（範囲が同じ系列は1本の軸を共有します）、色で対応がわかるようになっています。

2.5見やすくする

項目ごとに段を分ける

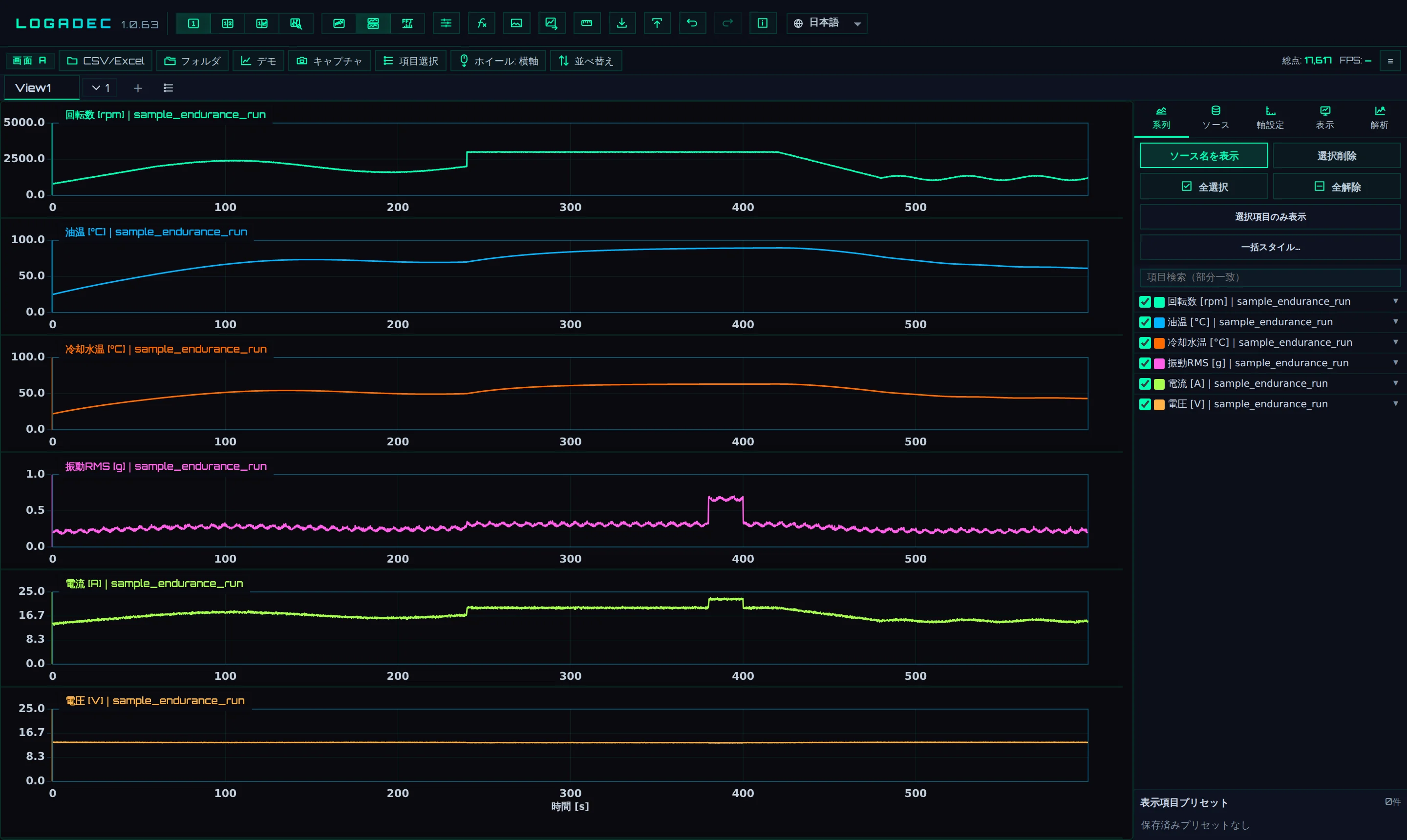

系列が多いと、重ねた表示では見分けにくくなります。画面上の 縦列 を押すと、系列ごとに段を分けて、同じ時間軸で並べます。

1. 1統合: 系列を1つのグラフに重ねて表示します
2. 2縦列: 系列ごとに段を分けて表示します

ズームとパン

グラフはマウスだけで拡大・移動できます。

Y のズームなど、そのほかの操作は第5章で説明します。

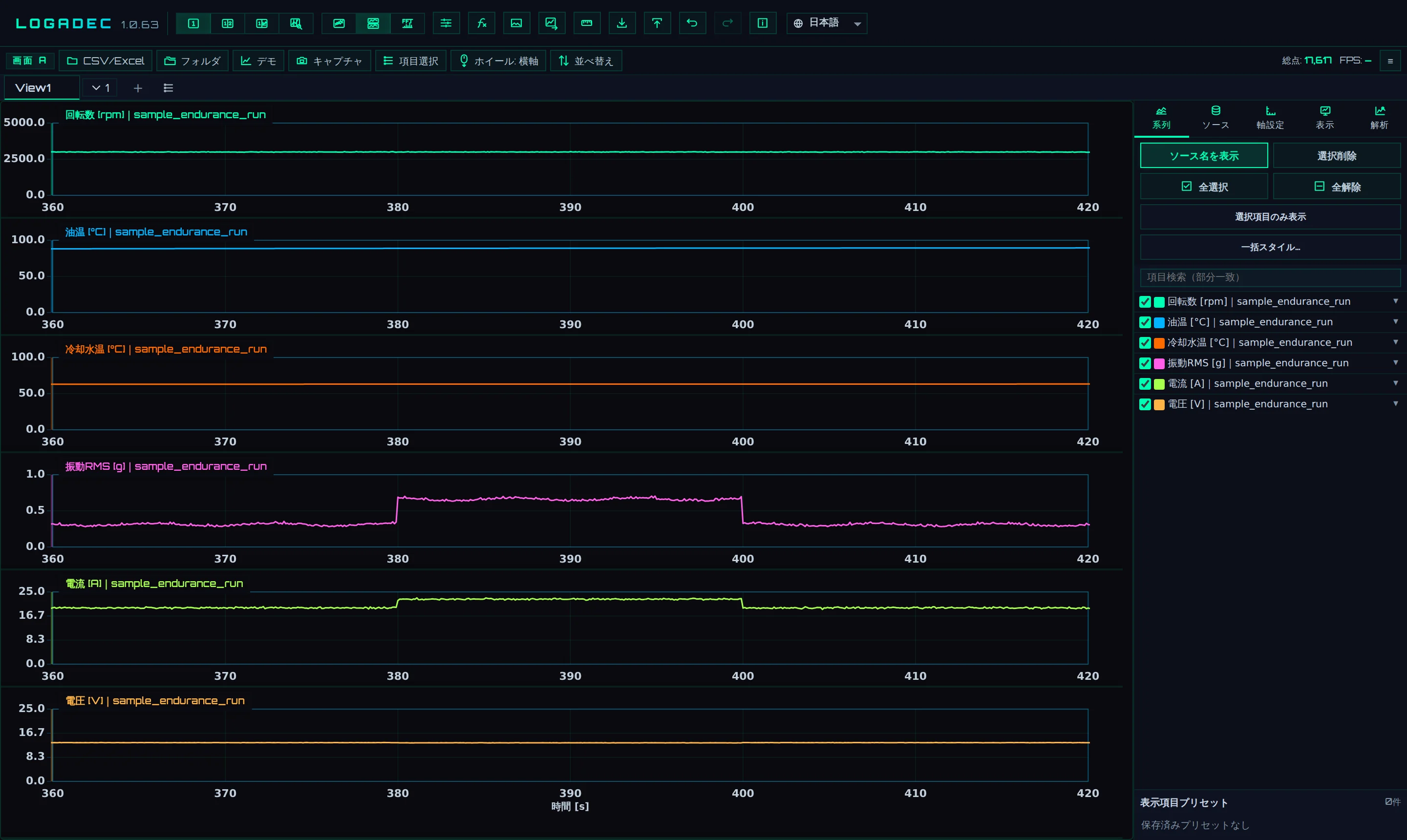

次の図は、サンプルデータの 360〜420 秒を拡大したところです。380 秒から 400 秒のあいだ、振動と電流が上がっているのがわかります。

2.6デモデータで試す

手元にデータが無くても、デモ を押し、ペインのバーに出る 種類 と 系列数 を選んで 生成 を押すと、練習用のデータが作られます（作られた系列は、最初は表示されていません）。デモデータは、読み込んだデータと同じように扱えます。
