第5章グラフの操作

この章では、系列の表示と見た目の設定、ズームと移動、凡例、値の読み取りと測定、2画面での比較、ビューのタブについて説明します。

5.1系列を表示する・設定する

系列 タブには、読み込んだ系列が1行ずつ並びます。▾ を押すと、その系列の細かい設定が開きます。

1. 1チェックと色: チェックで表示と非表示を切り替えます（Shift を押しながらクリックすると、間の系列をまとめて切り替えます）。色の四角を押すと、系列の色を選べます
2. 2▾: 系列の細かい設定を開きます。開いている系列は明るく、ほかの系列は暗く表示されます
3. 3細かい設定: 線・フィルタ・単位の換算・マーカ・Y の範囲を設定します

フィルタや換算は、表示の上での処理です。読み込んだデータそのものは変わりません。

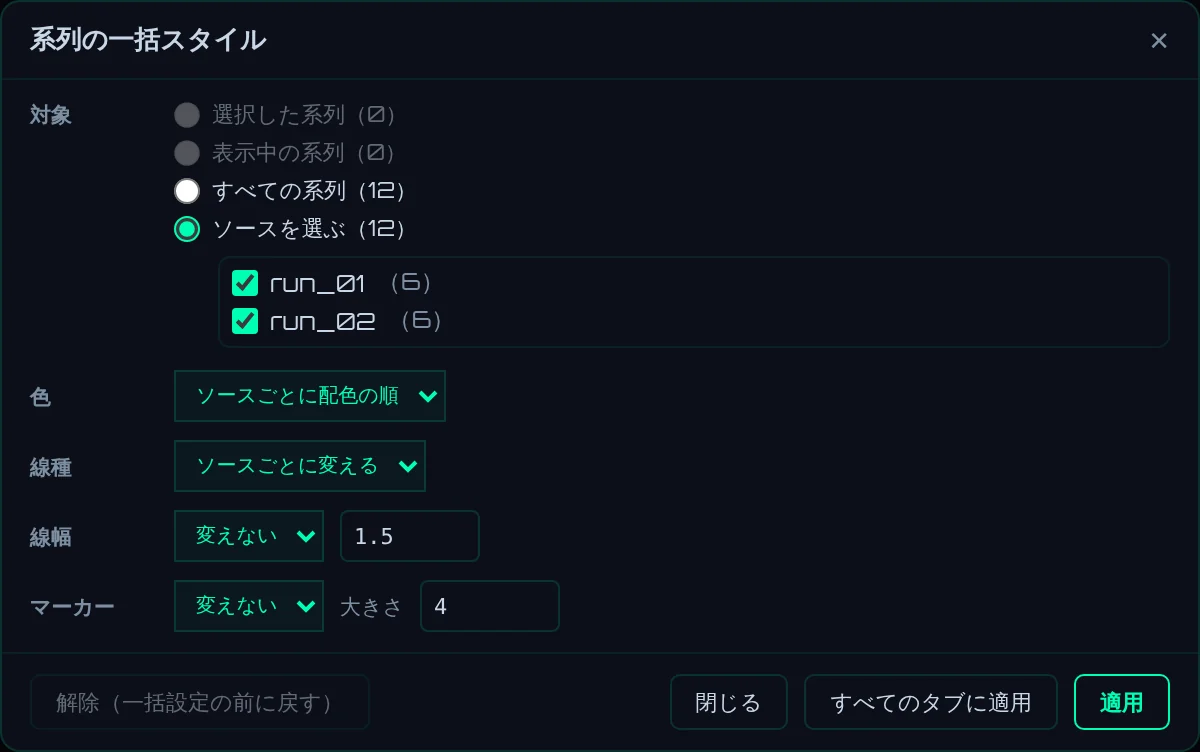

見た目をまとめて変える

系列が多いときは、系列の一括スタイルで、色・線の種類・線の太さ・マーカーをまとめて変えられます。系列 タブの 一括スタイル… を押すと開きます。

1. 1対象: 選択した系列（{n}）・表示中の系列（{n}）・すべての系列（{n}）・ソースを選ぶ（{n}）から選びます。かっこの中は系列の数です
2. 2ソースを選ぶ（{n}）を選んだときの、ソースの一覧です。対象にするソースにチェックを入れます
3. 3色: 変えない・1 色にする・配色の順に付け直す・ソースごとに配色の順から選びます
4. 4線種: 変えない・ソースごとに変える、または線の種類を1つ選んでそろえます
5. 5線幅・マーカー: 太さをそろえる、マーカーを出す・出さない（大きさ）を選びます
6. 6解除（一括設定の前に戻す）: 一括で変える前の色・線の種類・太さ・マーカーに戻します
7. 7適用: 対象の系列に当てます
8. 8すべてのタブに適用: ビューのタブ（View1・View2…）すべてで、対象の系列を同じ見た目にします

• ソースごとに配色の順 と ソースごとに変える は、ソースごとに色や線の種類を分けます。同じ試験の1回目と2回目を重ねるときに、どの線がどのファイルかを見分けやすくなります。ソースの順は、ソース タブの並びです。
• 系列の色や線は、ビューのタブごとに覚えています。適用 は今のタブだけに、すべてのタブに適用 はすべてのタブに当てます。解除（一括設定の前に戻す） は今のタブだけに効きます。
• 解除（一括設定の前に戻す） で戻せるのは、最初に一括で変える前の状態です。Ctrl ＋ Z でも、1回ずつ取り消せます。

系列を探す・絞り込む

系列が多いときは、一覧の上の道具を使います。

5.2ズームと移動

縦列・FFT でホイールをスクロールにする

縦列・FFTで段が多いときは、ペインのバーに出る ホイール: 横軸 を押すと、ホイールで段の全体を上下にスクロールできるようになります（ボタンの表示は ホイール: スクロール に変わります）。もう一度押すと、ホイールで X を拡大・縮小する元の動きに戻ります。

この切り替えはペインごとで、設定のファイル・.lgd・ビューのタブに保存されます。

全体の表示に戻す

ダブルクリックでは全体の表示に戻りません（統合表示で線の近くをダブルクリックすると、凡例ラベルが付きます）。ズームと移動は Ctrl ＋ Z でも戻りません。次の方法を使います。

• X を全体に: 軸設定 タブの X軸の リセット を押します。
• Y を合わせる: 軸設定 タブの 自動調整A・自動調整B・自動調整C で、データに合わせて Y の範囲を決め直します。全リセット は、すべての系列の Y の範囲を、読み込んだ直後と同じ範囲（きりのよい目盛りの範囲。レンジのプリセットに Y があればその範囲）に戻します。

Y軸のまとまりと段の高さ

• 統合では、Y の範囲が同じ系列どうしが1本の軸を共有します。たとえば、0〜100 °C の油温と冷却水温は1本の軸にまとまります。軸は最大6本まで表示されます。
• 縦列では、1段に1つの系列を表示します。すべての段の高さは、軸設定 タブの 縦幅 でそろえて変えられます。1つの段だけを高くするときは、段の下の端をドラッグします。

縦列で、ソースの違う同じ項目を重ねる

2つ以上のファイルを読み込んだとき、縦列では、ふつうは系列ごと（ファイルごと）に段が分かれます。軸設定 タブの 縦列表示 にある 同じ名前を重ねる にチェックを入れると、名前が同じ系列を1つの段に重ねます。1回目と2回目の試験を、項目ごとに重ねて比べるときに使います。

1. 1同じ名前を重ねる: 複数のソースにある同じ名前の系列を、1つの段に重ねます
2. 2ホイール: 横軸: ホイールの動きを切り替えます（前述）

• 段の名前の横に、ソースの名前が色付きで並びます。重ねている間、線の色はソースごとになります。
• 表示名称（第6章）で同じ名前に言い換えた系列も重ねます。単位が違う系列は重ねません。

縦列の段を並べ替える

縦列では、段の順番をドラッグで入れ替えられます。ペインのバーで ホイール: 横軸 の右にある 並べ替え を押すと、ボタンが点灯し、各段の右上に ≡ のつまみが出ます。つまみを、置きたい段までドラッグして離します。段の上半分で離すとその段の前に、下半分で離すと後ろに入ります。終わったら、もう一度 並べ替え を押します。

• 並べ替え は 縦列のときだけ現れます。
• 軸設定 タブの 縦列表示 にある 並べ替え の ON／OFF でも同じことができます。どちらで切り替えても、もう一方も同じ状態になります。

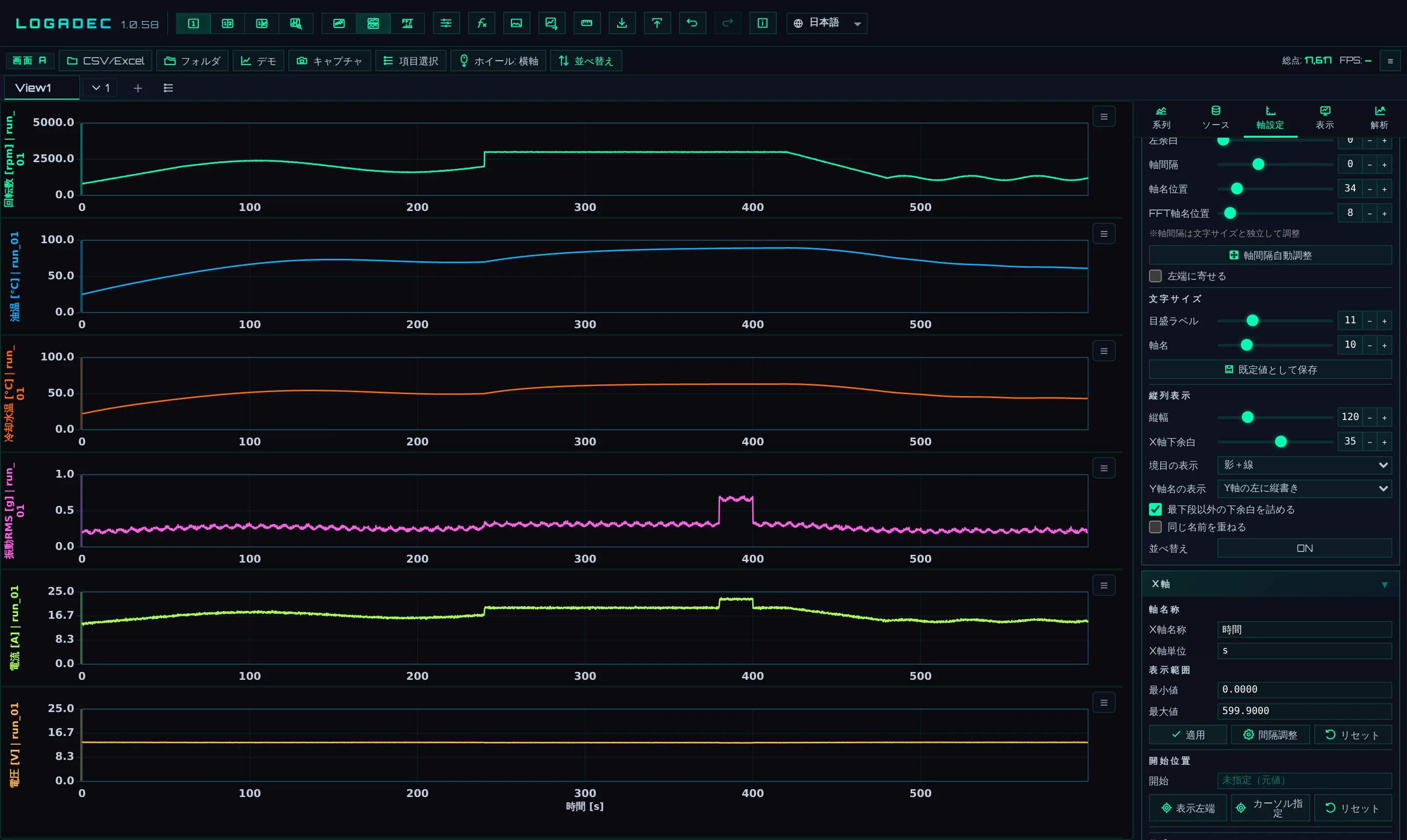

縦列の Y 軸名の出し方

縦列の各段の名前（系列の名前と単位）は、ふつうは段の左上に横書きで出ます。軸設定 タブの 縦列表示 にある Y軸名の表示 で、出し方を選べます。

1. 1Y軸名の表示: 段の名前の出し方を選びます
2. 2並べ替え: 段の並べ替えに入ります。入っている間は点灯します
3. 3≡: このつまみをドラッグして、段を動かします
4. 4Y 軸の左に、段の名前が縦書きで出ます

• 画像に書き出したときも、画面と同じ出し方になります。設定はファイル（.lgd）に保存されます。
• 同じ名前を重ねるで重ねた段では、Y軸の左に縦書き にしても左上の札は残ります（どの線がどのソースかを、札の色で見分けるため）。
• FFTの段は、もともと Y 軸に量の名前を縦書きで出しているので、この設定では変わりません。

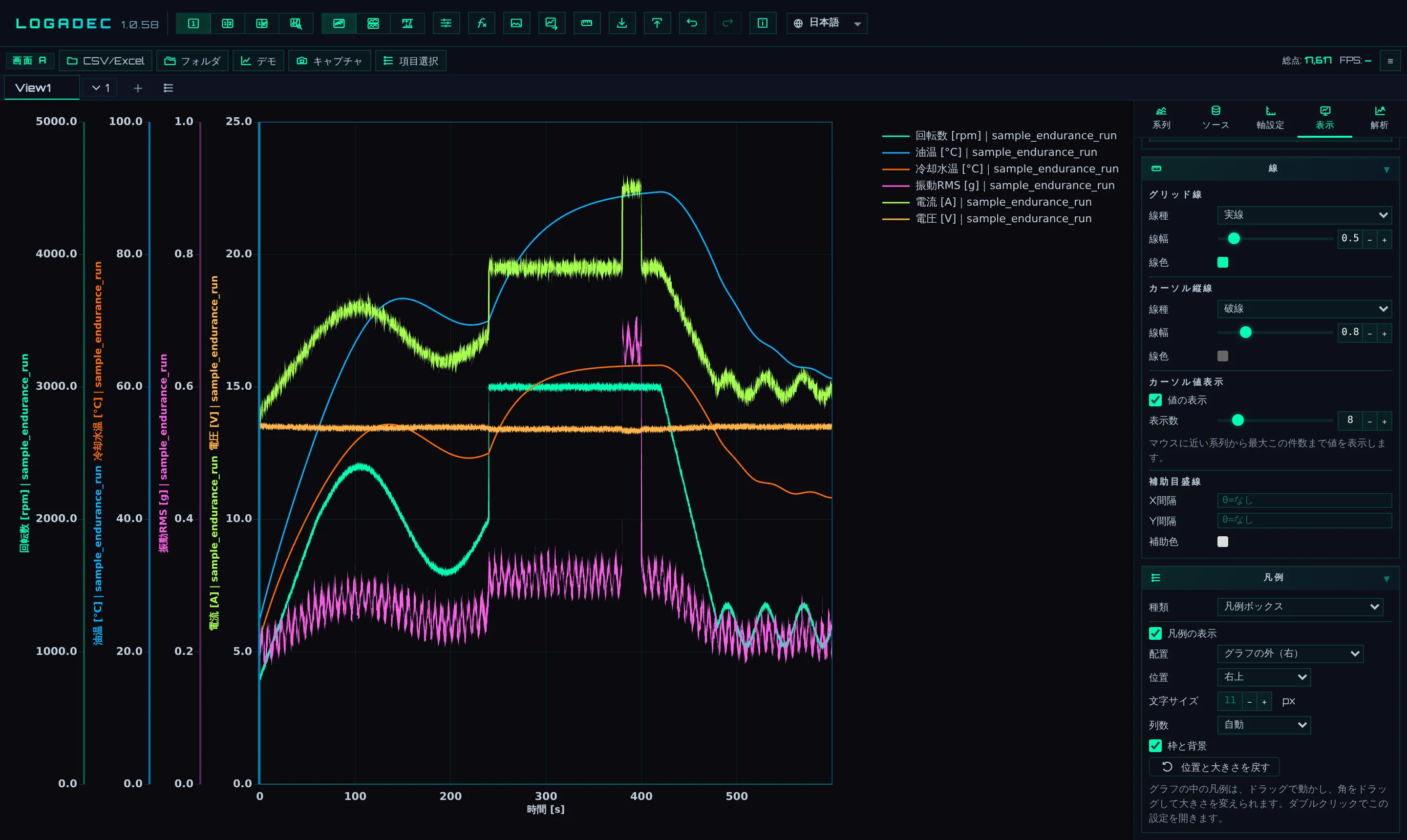

5.3凡例

統合のグラフに、系列の名前と線の見本を並べた凡例を表示できます。表示 タブの 凡例 で設定します。凡例には2つの種類があります。

1. 1種類: 凡例ボックス・凡例ラベル（吹き出し）を選びます
2. 2凡例の表示: チェックを入れると凡例を表示します
3. 3配置: グラフの中・グラフの外（右）・グラフの外（下）から選びます
4. 4配置がグラフの中のときの位置（右上・左上・右下・左下）、文字の大きさ、列数です
5. 5位置と大きさを戻す: ドラッグで動かした位置と大きさを元に戻します

凡例ボックス

• グラフの中に置いた凡例は、ドラッグで動かせます。角をドラッグすると、大きさを変えられます。
• 凡例をダブルクリックすると、表示 タブの凡例の設定が開きます。
• グラフの外（右）・グラフの外（下）にすると、グラフの線と重なりません。そのぶん、グラフの描く場所が狭くなります。
• 枠と背景 のチェックを外すと、枠と背景を描きません。

凡例ラベル（吹き出し）

種類で 凡例ラベル（吹き出し）を選ぶと、吹き出しの設定が現れます。表示中の系列を一括追加 を押すと、表示中の系列すべてに吹き出しを付けます。1つずつ付けるときは、系列を選んで クリック位置に追加 を押し、グラフの上で置く位置をクリックします。

• 吹き出しをクリックすると、その吹き出しだけの設定の小窓が開きます。接続点◯（データ点） と このラベルだけの設定 は畳んであるので、見出しを押して開きます。付けた吹き出しは 凡例ラベル一覧 で一覧にでき、表示の切り替えや削除ができます。
• 引き出し線の根元（データ側の端）はドラッグで動かせます。根元にマウスを乗せると丸が出ます。動かすと 自由 になります（画面固定 の吹き出しは 画面固定 のまま動きます）。Ctrl ＋ Z で戻せます。
• 最大数 まで付けると、知らせに 上限を変える が出ます。押すと 表示 タブの 最大数 の欄が開きます。
• 吹き出しは 統合専用です。

5.4値を読む

グラフの上にマウスを置くと、縦の線と、その位置の値の一覧が表示されます。一覧には、マウスに近い系列から順に、表示 タブの 表示数 の行数（最初は 8）まで値が並びます。

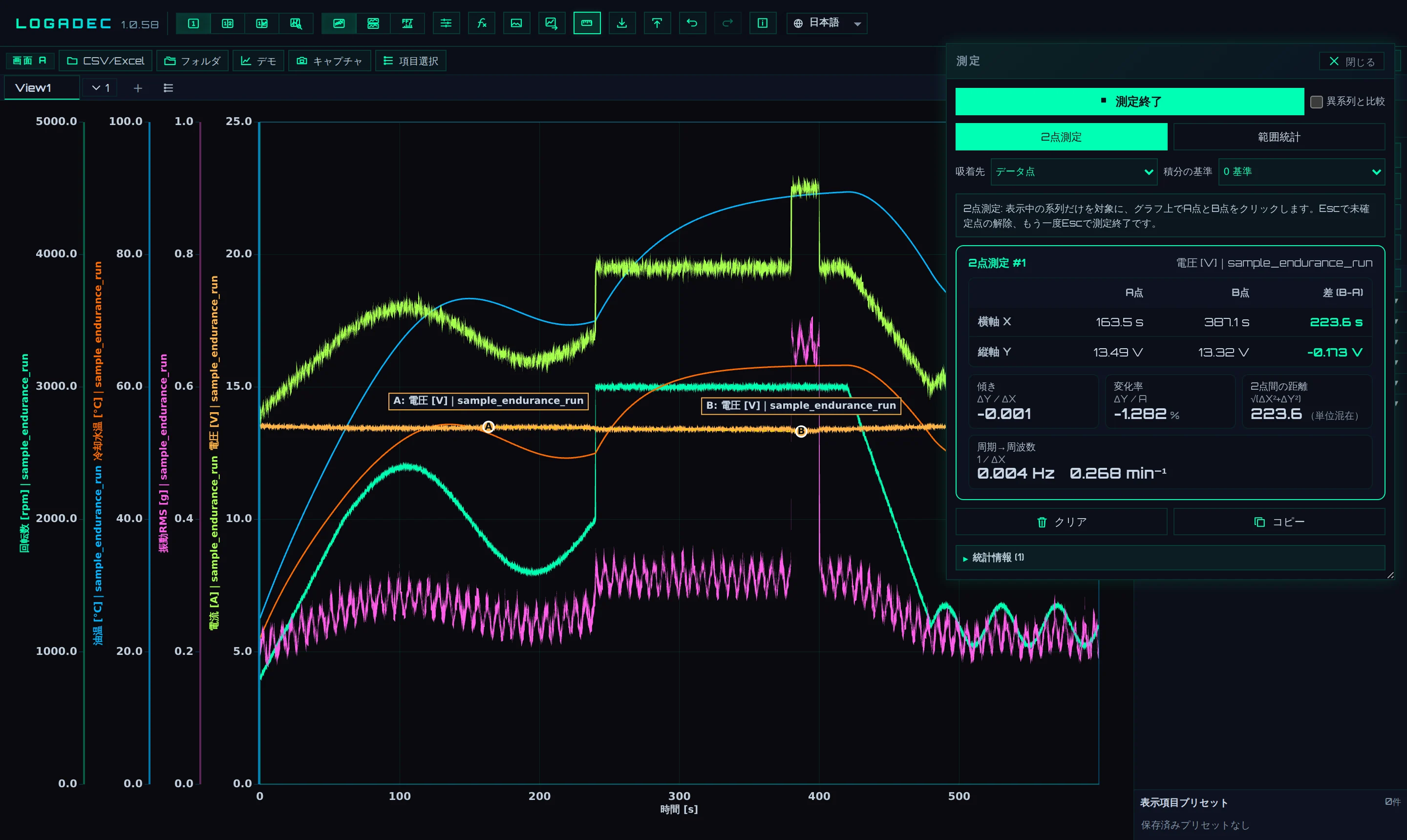

5.52点を測る

ツールバーの 測定 を使うと、2点の間の時間の差や値の差を測れます。

1. 測定 を押して、測定の画面を開きます。
2. 測定開始 を押します。
3. グラフの上で、1点目（A）と2点目（B）をクリックします。クリックした位置にいちばん近い系列のデータの点に、自動で合わせます。
4. 結果が右に表示されます。

1. 1測定: 測定の画面を開く・閉じる
2. 2測定開始／測定終了: 測定を始める・終える
3. 32点測定・範囲統計: 測り方を選びます
4. 4吸着先: クリックした点を、データの点・山・谷・0 と交わる点のどれに合わせるかを選びます
5. 5結果: A・B の値と差、傾き、変化率、周期から求めた周波数です

• 結果は コピー でクリップボードにコピーできます。クリア で測った点を消します。
• Esc を押すと、置きかけの点を取り消します。点が無いときに押すと、測定を終えます。
• 別々の系列の点どうしを比べるときは、異系列と比較 にチェックを入れます。

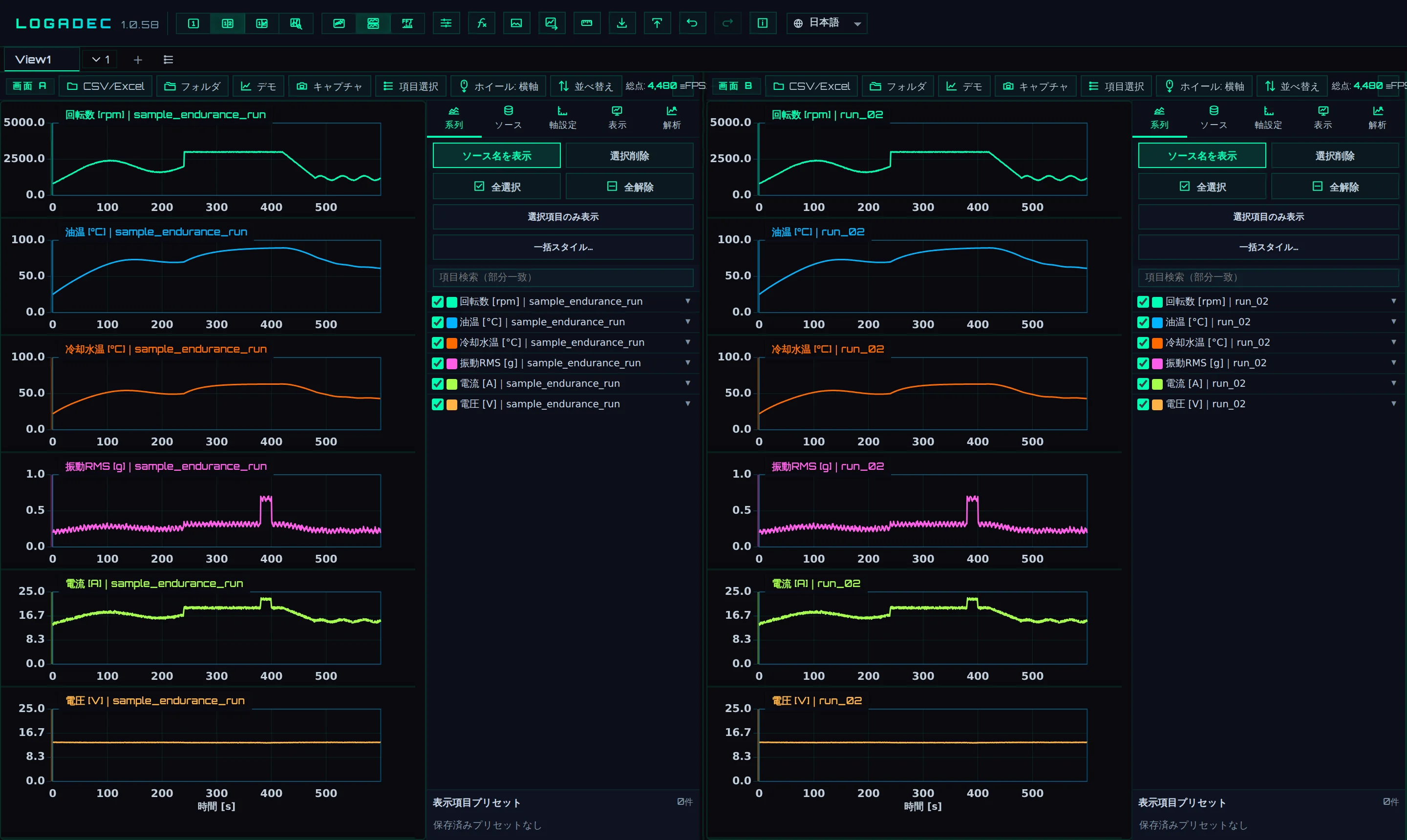

5.62画面で比べる

ツールバーの 2画面 を押すと、画面が左右の2つ（画面 A・画面 B）に分かれます。2つの画面には、別々のファイルを読み込めます。それぞれのペインのバーの CSV/Excel から読み込んでください。

1. 12画面: 画面を左右に分けます
2. 2画面 A の CSV/Excel: 左の画面に読み込みます
3. 3画面 B の CSV/Excel: 右の画面に読み込みます

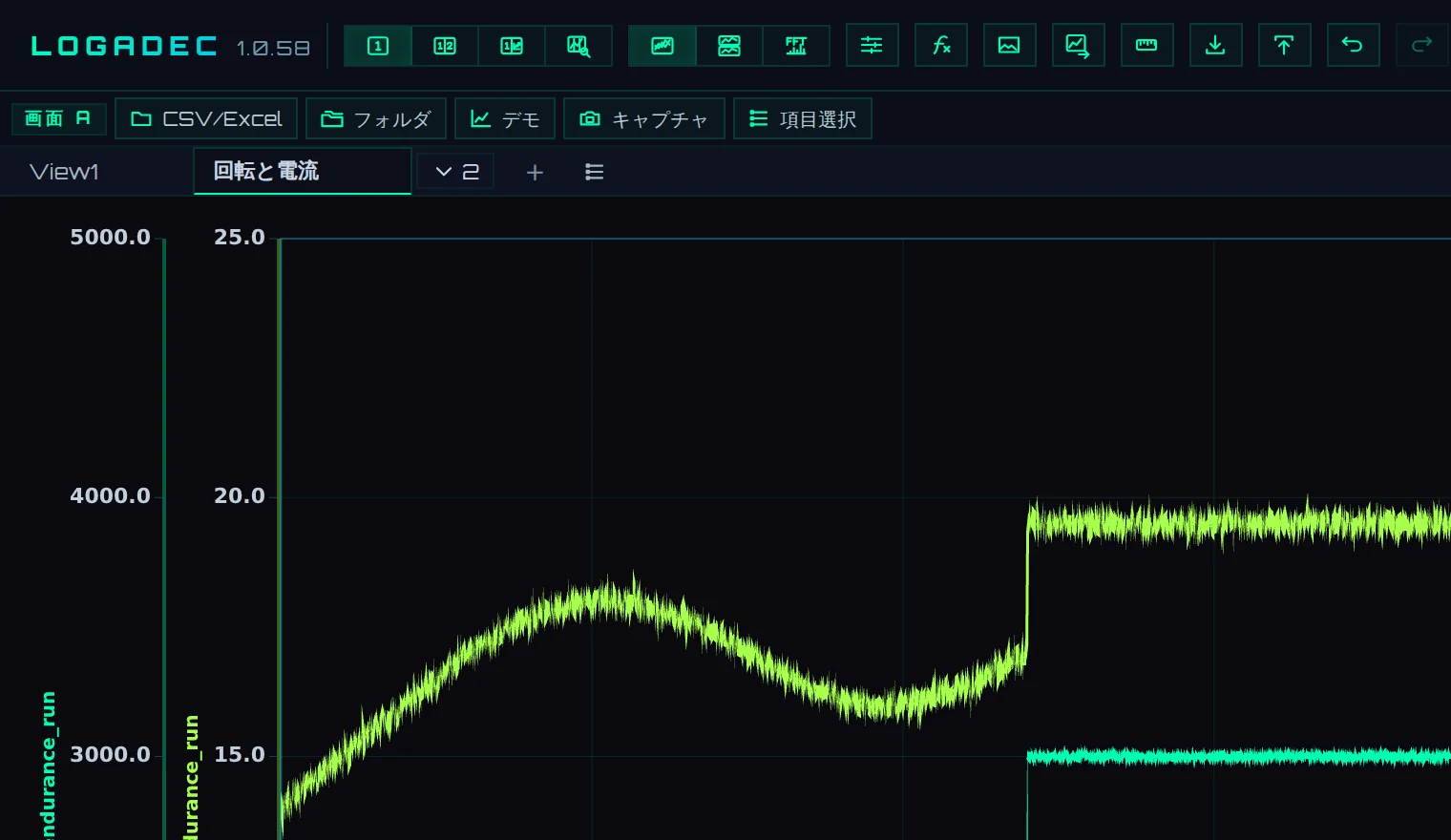

5.7ビューのタブ

ビューのタブを使うと、「どの系列を、どの範囲で見るか」という状態を、タブごとに分けて残せます。たとえば、「全体」「回転と電流」「温度」のようにタブを作っておけば、クリック1つで見方を切り替えられます。

1. 1最初からあるタブ（View1）
2. 2新しく作って名前を付けたタブ
3. 3＋（新規ビュー）: 新しいタブを作ります
4. 4▾: タブの一覧を開きます。数字はタブの枚数です
5. 5ビューを左に一覧で表示: タブを、グラフの左に縦の一覧で並べます（後述）

タブごとに残るのは、表示している系列と、その色や線などの設定、X と Y の範囲、表示の形（統合・縦列）、画面の分け方などです。データそのものと、第6章のプリセットは、すべてのタブで共通です。

タブが多いとき

タブが横に入りきらなくなると、左端に ‹ と › が出ます。押すと見えていないタブのほうへ送ります。タブの上でマウスのホイールを回しても送れます。切り替えたタブは、見える位置まで自動で送ります。

▾ を押すと、すべてのタブが番号つきで一覧になります。上の欄に文字を入れると、名前にその文字を含むタブだけに絞れます。Enter で一番上のタブへ、Esc か一覧の外を押すと閉じます。

長い名前は、タブの幅に合わせて途中から「…」になります。マウスを重ねると、名前の全文が出ます。

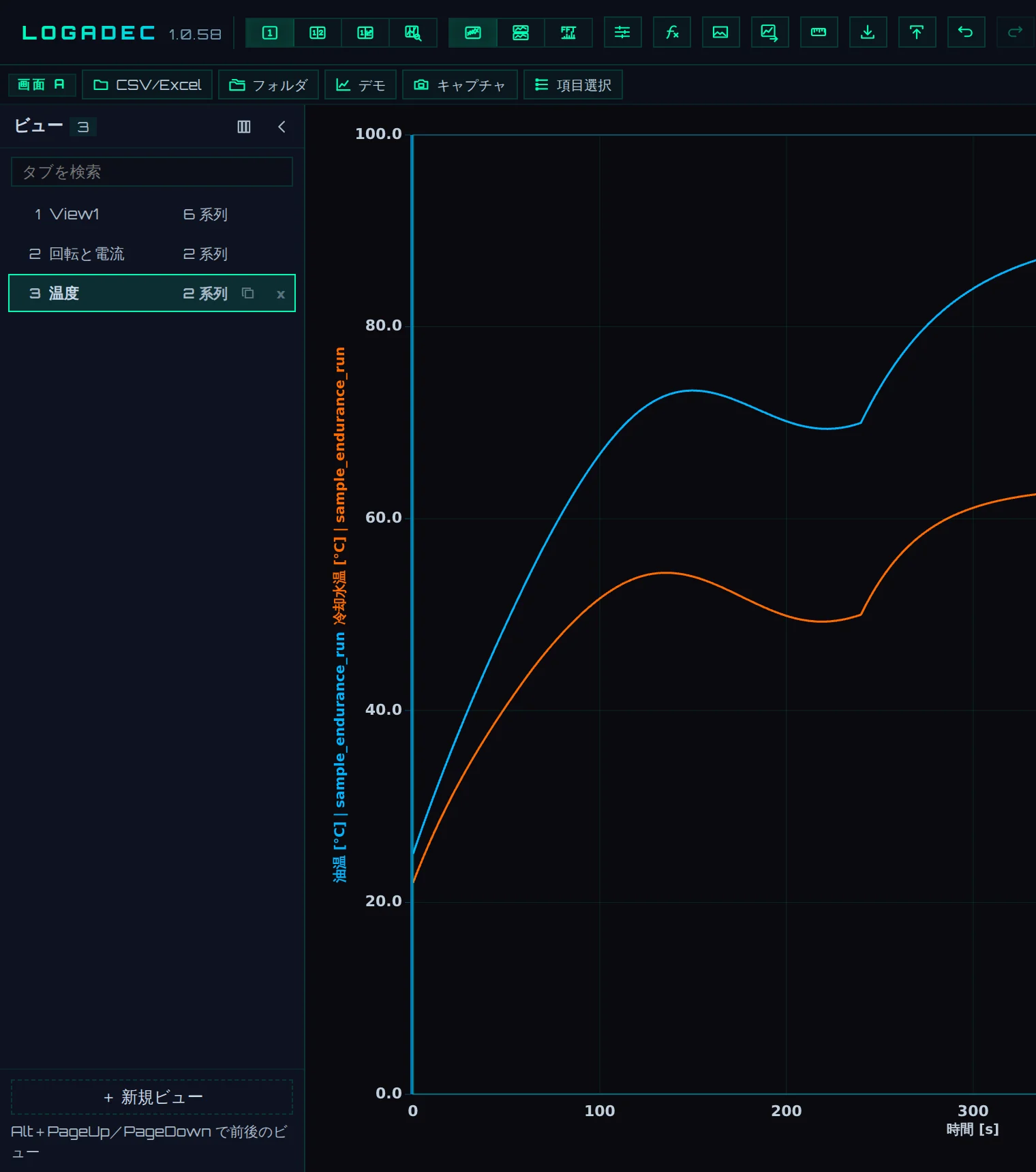

左に一覧で表示する

タブの棒の右端のボタン（ビューを左に一覧で表示）を押すと、タブがグラフの左に縦の一覧で並びます。タブが多いときに向いています。長い名前は途中から「…」になり、マウスを重ねると全文が出ます。

1. 1横並びのタブに戻す: 横並びのタブに戻します
2. 2一覧をたたむ: 幅を細くして、番号だけを並べます。もう一度押すと（一覧を開く）元の幅に戻ります
3. 3検索の欄: 名前にその文字を含むビューだけに絞ります。Enter で一番上のビューへ、Esc で絞り込みを消します
4. 4選んでいるビュー: 番号・名前と、表示している系列の数が出ます
5. 5新規ビュー: 新しいビューを作ります

• 一覧の行は、タブと同じように使えます。押すと切り替わり、ダブルクリックで名前を変え、ドラッグで並べ替えます。行にマウスを重ねると、このビューを複製 と ビューを削除（×）が出ます。
• 2画面では、一覧は画面 A と画面 B の左に 1 本だけ出ます。どちらの画面の表示もまとめて切り替わります。
• 一覧の右の端をドラッグすると、一覧の幅を変えられます（160〜480 ピクセル）。右の端をダブルクリックすると、元の幅に戻ります。
• 一覧で表示するか、たたむか、一覧の幅は、次に開いたときも残ります。検索の文字は残りません。
