第3章画面の見方

この章では、LOGADEC の画面の各部の名前と役割を説明します。以降の章では、ここで紹介する名前を使って説明します。

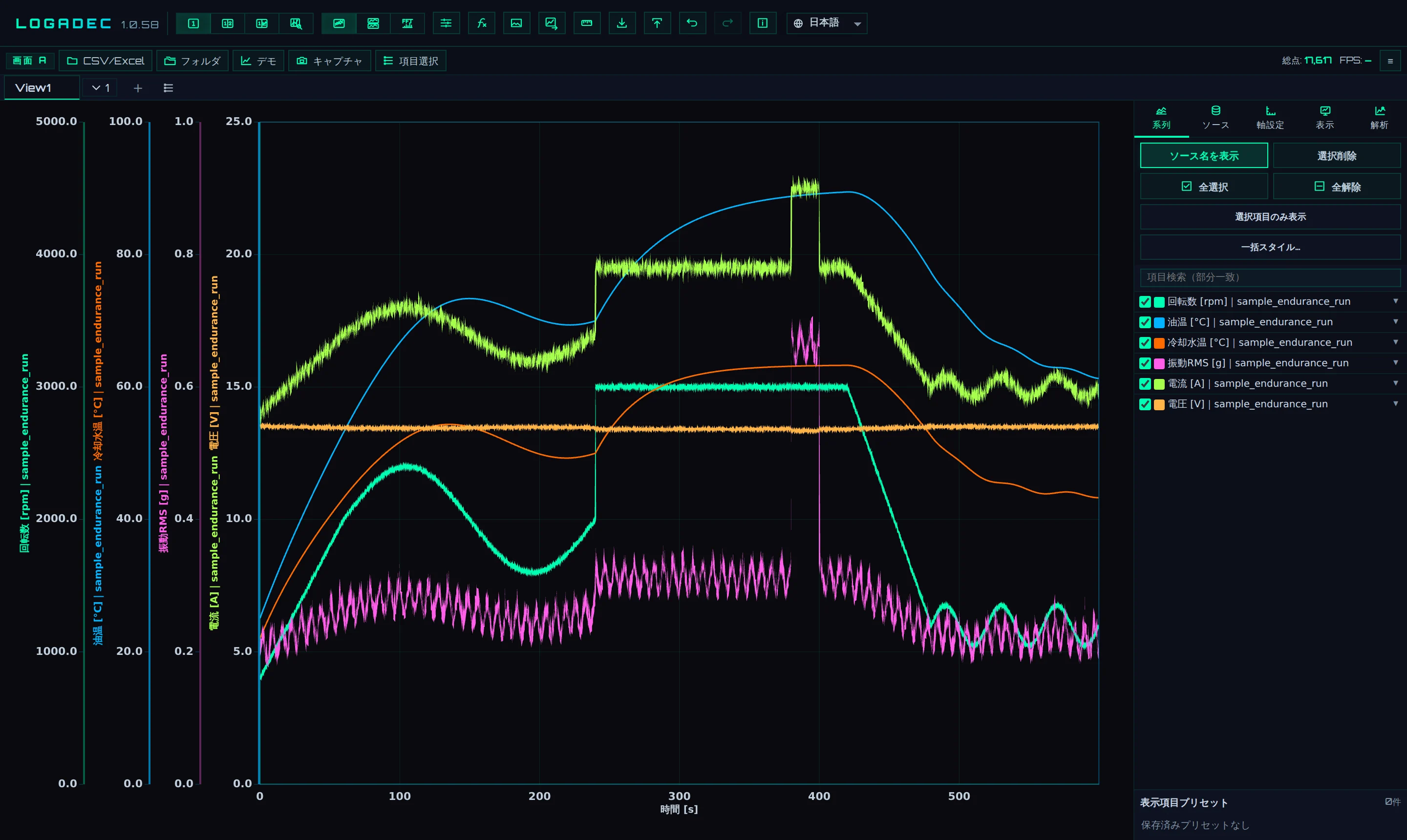

3.1画面全体

画面のいちばん上の帯には、画面全体にかかわるボタンが並んでいます。ボタンにマウスを重ねると、名前が表示されます。

ボタン	できること	説明する章
1画面／2画面	グラフを1つ、または左右2つ並べて表示します	第5章
分析	XY 散布図を時系列と並べて表示します	第10章
調査	解析の結果を、時系列と並べて詳しく調べます	第8章・第9章
統合／縦列／FFT	系列を重ねる／段に分ける／周波数で見る	第5章・第8章
プリセット	表示の範囲や項目の組み合わせを登録して呼び出します	第6章
数式	数式で新しい系列を作ります	第7章
画像出力	グラフを画像（PNG・JPG・WEBP・SVG）に書き出します	第11章
データ出力	データを CSV・TSV・Excel に書き出します	第11章
測定	2点を指定して、差（時間・値）を測ります	第5章
保存／読込	設定だけ、またはデータごと（.lgd）保存して、開きます	第11章
戻す／進める	操作を取り消す／やり直す（`Ctrl` ＋ `Z`／`Ctrl` ＋ `Y`）	—

グラフの上の帯は「ペイン」（グラフを表示する区画）ごとの操作です。2画面にすると、左右のペインにそれぞれバーが付きます。

ボタン	できること
CSV/Excel	このペインにファイルを読み込みます。データがすでにあるペインでは、追加して読み込みます
フォルダ	フォルダの中のファイルを探して、まとめて取り込みます（第4章）
デモ	練習用のデモデータを作ります（種類と系列数を選んで生成）
キャプチャ	このペインを画像として書き出します
項目選択	表示する項目を選択の画面を開き、名前で探しながら表示する系列を選びます。データを読み込むと現れます
ホイール: 横軸／ホイール: スクロール	縦列・FFTのときだけ現れます。ホイールで X を拡大・縮小するか、段の全体を上下にスクロールするかを切り替えます（第5章）
並べ替え	縦列のときだけ現れます。段の順番をドラッグで入れ替えます。入っている間は点灯します（第5章）
≡（右端）	サイドバーの表示と非表示を切り替えます

サイドバーは、表示する系列やグラフの見た目を設定する場所です。上の5つのタブで内容を切り替えます。

タブ	主な内容

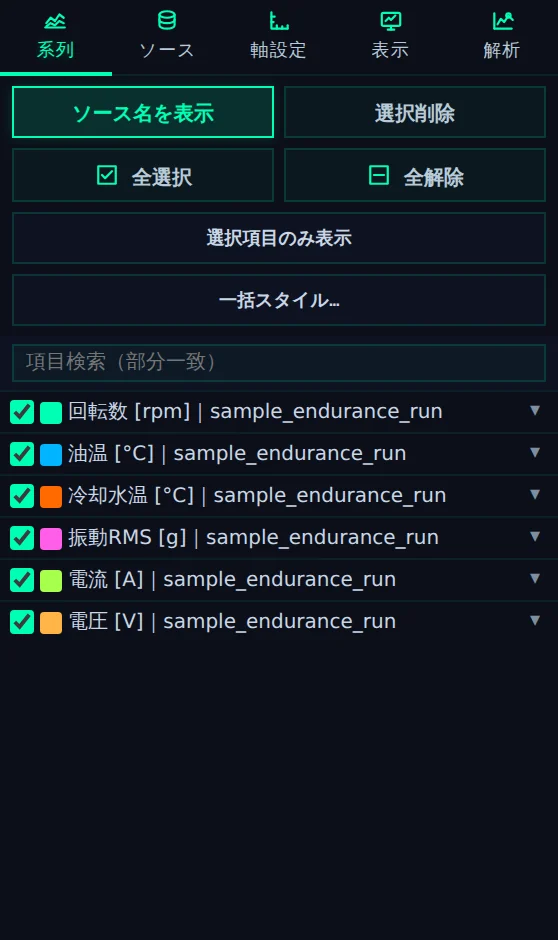

系列	系列の一覧です。チェックで表示を切り替え、▾ から色・線の種類・フィルタなどを設定します。選択項目のみ表示や名前での絞り込みもできます。一括スタイル… で、色や線の種類をまとめて変えられます

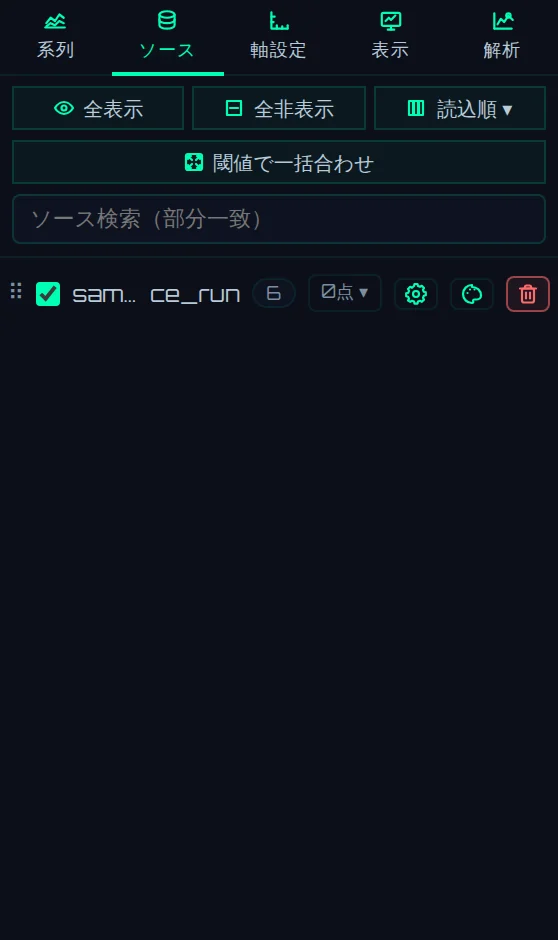

ソース	読み込んだファイル（データソース）の一覧です。ファイルごとに表示と非表示を切り替えたり、系列の見た目をまとめて変えたり、削除したりできます

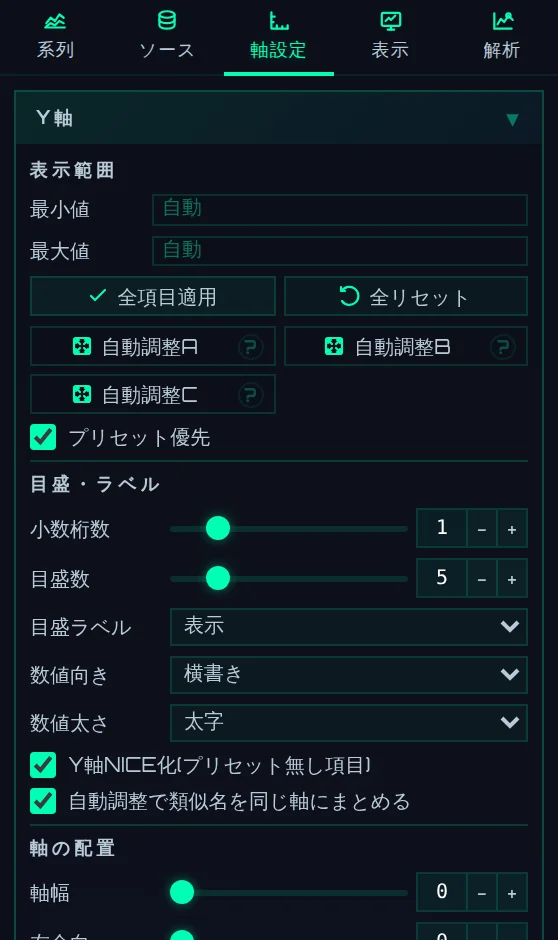

軸設定	Y軸と X軸の範囲・目盛・ラベル・軸の配置・文字の大きさを設定します

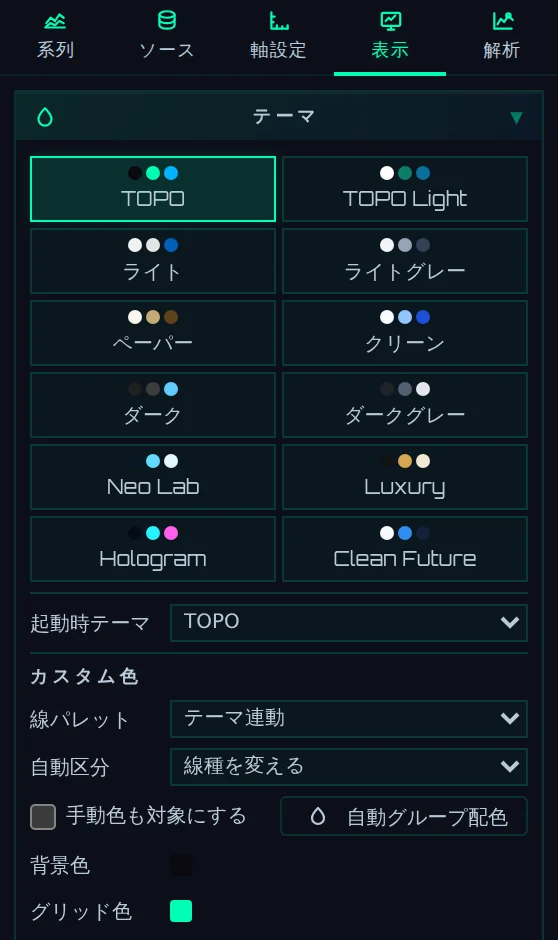

表示	テーマ・凡例・操作感（ズーム）・同時表示の上限などの表示の設定です

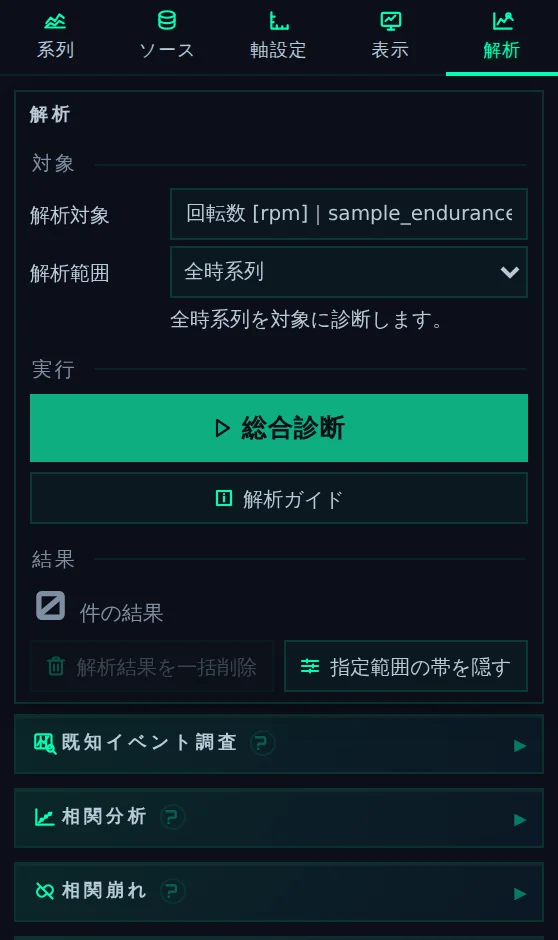

解析	解析を実行する場所です。総合診断ですべての解析をまとめて実行するか、解析を1つずつ開いて実行します

よく使う操作の一覧です。LOGADEC の中では ? を押すと、操作の一覧を表示できます。ズームの操作のくわしい説明は第5章にあります。

操作	動き
ホイール	X の拡大・縮小
`Shift` ＋ホイール／Y軸の上でホイール	Y の拡大・縮小
ドラッグ	X の方向に移動
中ボタンを押して上下にドラッグ	X の拡大・縮小
`Ctrl` ＋ホイール（縦列・FFTでホイール: スクロールのとき）	X の拡大・縮小（修飾キーなしのホイールは上下のスクロール）
X軸端クリック	数値入力でX範囲変更
Y軸クリック	数値入力でY範囲変更
`Ctrl` ＋ `Z`	元に戻す（Undo）
`Ctrl` ＋ `Y`	やり直す（Redo）
`Ctrl` ＋ `S`	データを保存／2回目以降は同じ場所へ上書き保存
`?`	このショートカット一覧を表示
`Esc`	ダイアログを閉じる / 測定キャンセル
