第6章プリセット

同じ種類のデータを何度も見ていると、「油温はいつも 60〜120 °C で見たい」「まずは温度と電流だけを並べたい」といった、決まった見方ができてきます。プリセットは、そうした見方を名前を付けて登録しておき、クリック1つで呼び出す機能です。

LOGADEC のプリセットには3つの種類があります。

種類	登録するもの	呼び出し方
レンジ	項目ごとの Y の範囲と色	ファイルを読み込むと自動で当たります。手動でも当てられます
表示項目	表示する項目の組み合わせと、そのときの見た目	一覧から選んで当てます
表示名称	項目の名前の言い換え（例: 回転数 → エンジン回転速度）	登録したときから、いつも当たります

プリセットは、項目の名前（「回転数」「油温」など、「｜」より前の部分）で系列と結び付きます。そのため、一度登録すれば、同じ形式の別のファイルにもそのまま使えます。

6.1プリセットの画面を開く

ツールバーのプリセットを押すと、プリセットの画面が開きます。上の3つのタブで種類を切り替えます。

左側が、新しく登録するための入力欄です。
右側が、登録済みのプリセットの一覧です。一覧の上の検索欄で、名前を絞り込めます。
右上の画面 A・画面 B は、2画面（第5章）のときに、どちらの画面のプリセットを作るかを選びます。

6.2レンジのプリセット

項目ごとに、Y の範囲（最小と最大）と、必要なら色を登録します。たとえば「油温は 60〜120 °C、赤で表示」と登録しておくと、油温の列があるファイルを読み込むたびに、その範囲と色で表示されます。

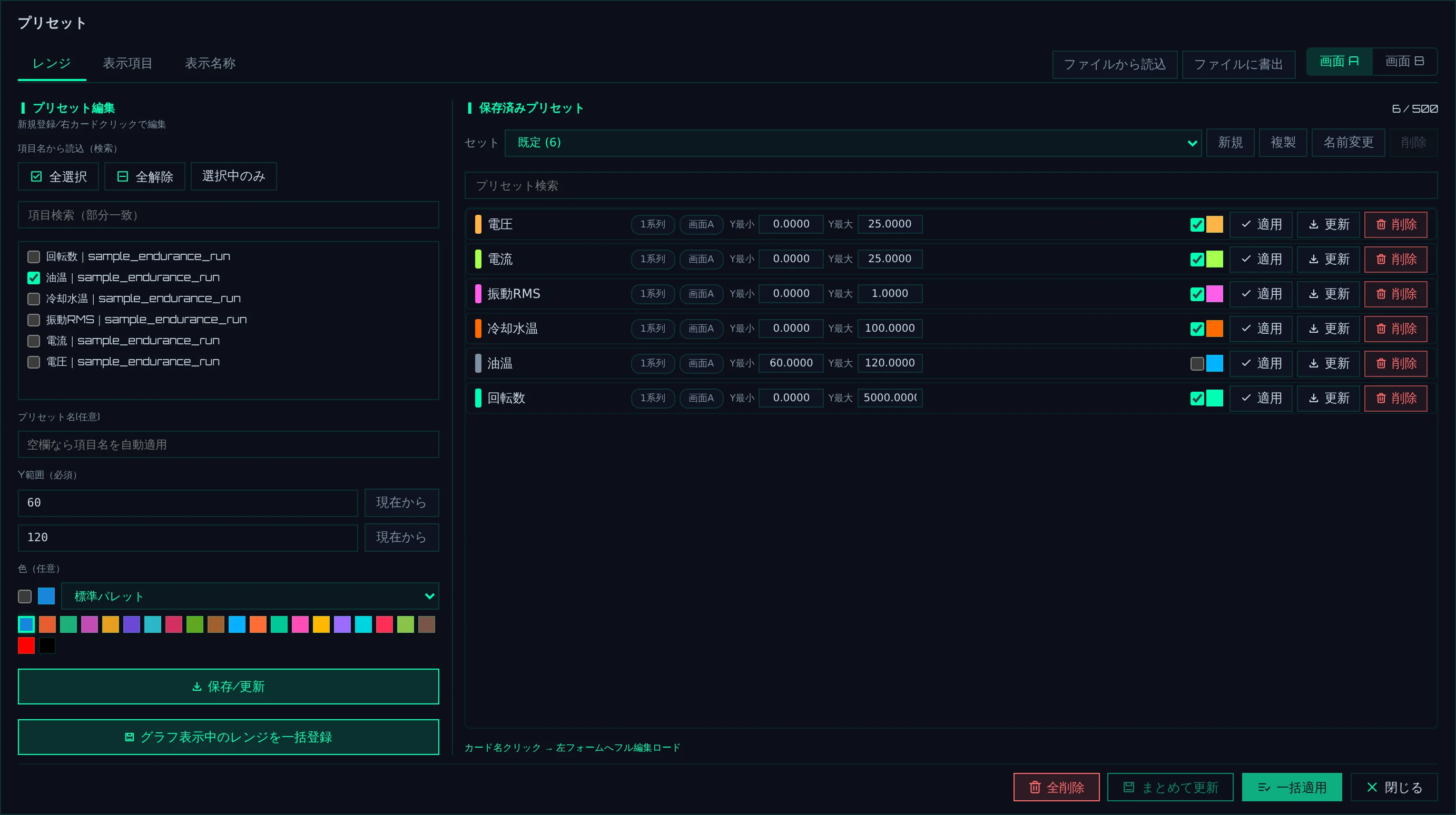

図6-1レンジのタブ（6つの項目を登録し、油温を 60〜120 に直したところ）

1つずつ登録する

項目の一覧（項目名から読込（検索））で、プリセットを作る項目にチェックを入れます。
Y範囲（必須）に、Y の最小と最大を入れます。いまのグラフの範囲を使うときは現在からを押します。
色も決めるときは、色（任意）のチェックを入れて色を選びます。
保存/更新を押します。右の一覧にカードが増えます。

プリセット名(任意) を空のままにすると、項目の名前がそのままプリセットの名前になります。同じ名前のプリセットがすでにあるときは、上書きされます。

いまのグラフからまとめて登録する

グラフの見た目を手で整えてから、グラフ表示中のレンジを一括登録を押すと、表示しているすべての系列について、いまの Y の範囲と色がプリセットになります。いちばん手早い登録の方法です。

プリセットを当てる

ファイルを読み込んだとき: 名前の合う系列に、自動でプリセットの範囲と色が当たります。特に何もする必要はありません。
1つだけ当てる: カードの適用を押します。
すべてを当て直す: 画面の下の一括適用を押します。

直す・消す

カードの上で直す: カードの Y の最小・最大や色を書き換えると、カードの枠と更新のボタンが橙色になります（マウスを重ねると「未保存」と出ます）。カードの更新で1枚ずつ、または下のまとめて更新でまとめて保存します。保存せずに元に戻すときは編集を破棄を押します。
入力欄で直す: カードの名前をクリックすると、その内容が左の入力欄に読み込まれます。直してから保存/更新を押します。
消す: カードの削除で1枚ずつ消します。確認のあとに消え、Ctrl ＋ Z では戻せません。全削除は、確認のあと、すべてのレンジのプリセットを消します。

セットを使い分ける

レンジのプリセットの一覧は、名前を付けて複数持てます。この一覧のまとまりを「セット」と呼びます。たとえば「エンジン試験」「モーター試験」のように、試験の種類ごとにセットを分けておけば、同じ項目名でも試験に合った範囲で表示できます。

一覧の上のセットで、使うセットを選びます。

ボタン	すること
新規	空のセットを作り、そのセットに切り替えます
複製	いまのセットを写したセットを作り、そのセットに切り替えます
名前変更	いまのセットの名前を変えます
削除	確認のあと、いまのセットを中のプリセットごと消します（最後の1つは消せません）

使えるセットは常に1つです。登録・一括適用・ファイルを読み込んだときの自動の適用は、いま選んでいるセットに対して働きます。
セットを切り替えても、いまのグラフは変わりません。切り替えたセットの範囲で表示するときは一括適用を押します。
カードに保存していない書き換えがあるときは、切り替える前に確認が出ます。
セットは 20 個まで、1つのセットに入るプリセットは 500 件までです。

自動調整とプリセットのどちらを優先するか

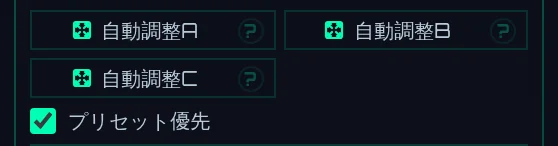

軸設定タブの自動調整A・自動調整B・自動調整C は、データに合わせて Y の範囲を決め直すボタンです。その下のプリセット優先にチェックが入っていると（最初は入っています）、自動調整のボタンを押しても、プリセットのある項目は、プリセットの範囲のままになります。

6.3表示項目のプリセット

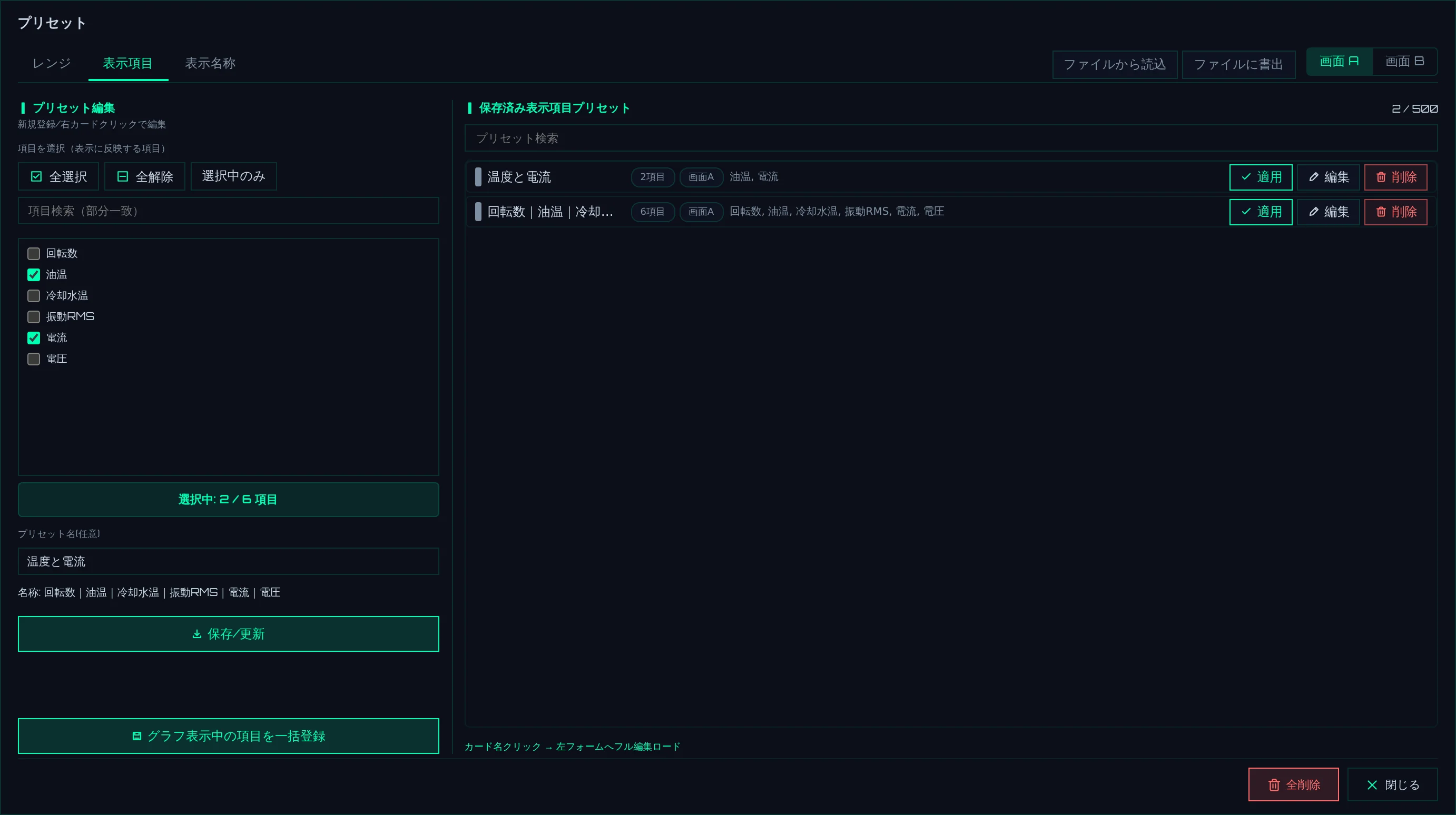

表示する項目の組み合わせを登録します。系列が多いデータで、「温度と電流」「振動まわり」のように、よく使う組み合わせを切り替えるときに便利です。

登録されるのは、項目の組み合わせだけではありません。登録したときのそれぞれの系列の色・線・フィルタ・単位の換算・Y の範囲と、X の範囲もいっしょに残ります。

登録する

項目を選んで登録する: 一覧で項目にチェックを入れ、名前を入れて保存/更新を押します。
いまの表示から登録する: グラフで見たい項目を表示してから、グラフ表示中の項目を一括登録を押します。

呼び出す

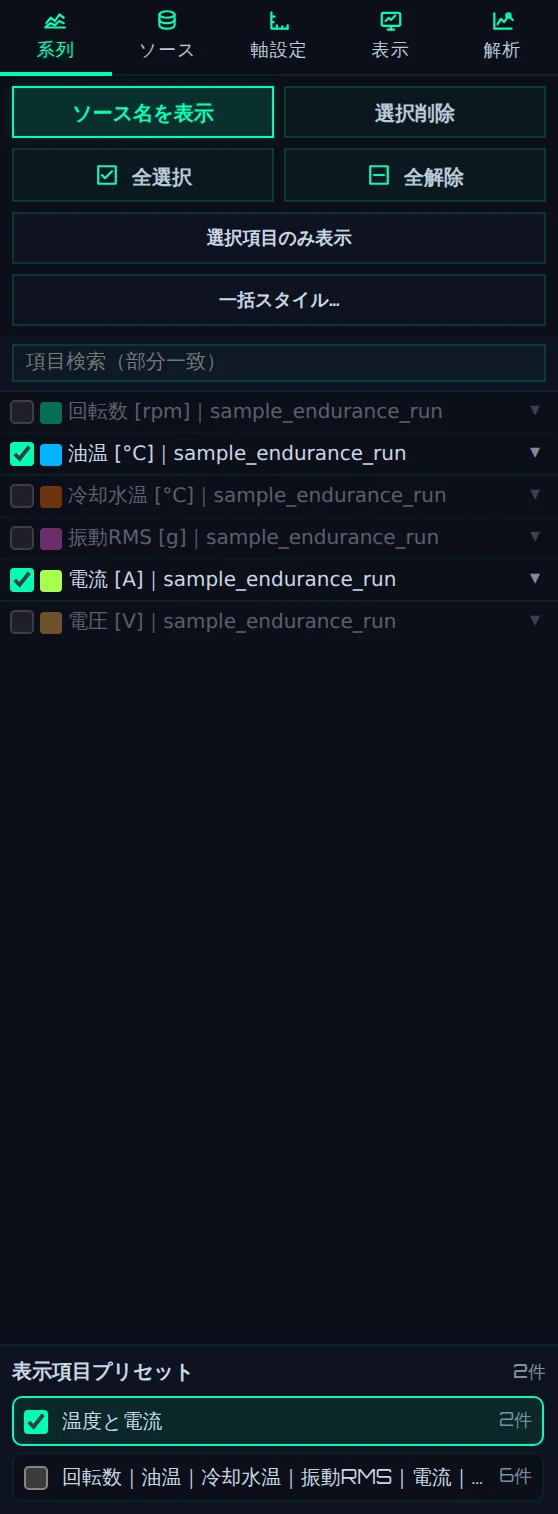

系列タブのいちばん下にある表示項目プリセットの一覧からも呼び出せます。プリセットの画面を開かずに切り替えられるので、ふだんはこちらが便利です。

当たっているプリセットをもう一度クリックすると、プリセットが外れ、すべての系列が非表示になります。
一覧には、いまの画面（画面 A・画面 B）のプリセットだけが並びます。

6.4表示名称

項目の名前を、グラフの上だけ別の名前に言い換えます。たとえば、測定器が付けた「回転数」という列の名前を、報告書に合わせて「エンジン回転速度」と表示できます。

登録する

表示名称を追加を押します。一覧の先頭に新しい行ができます。
表示したい名前を入れます。
＋を押し、言い換える元の項目を一覧から選びます。

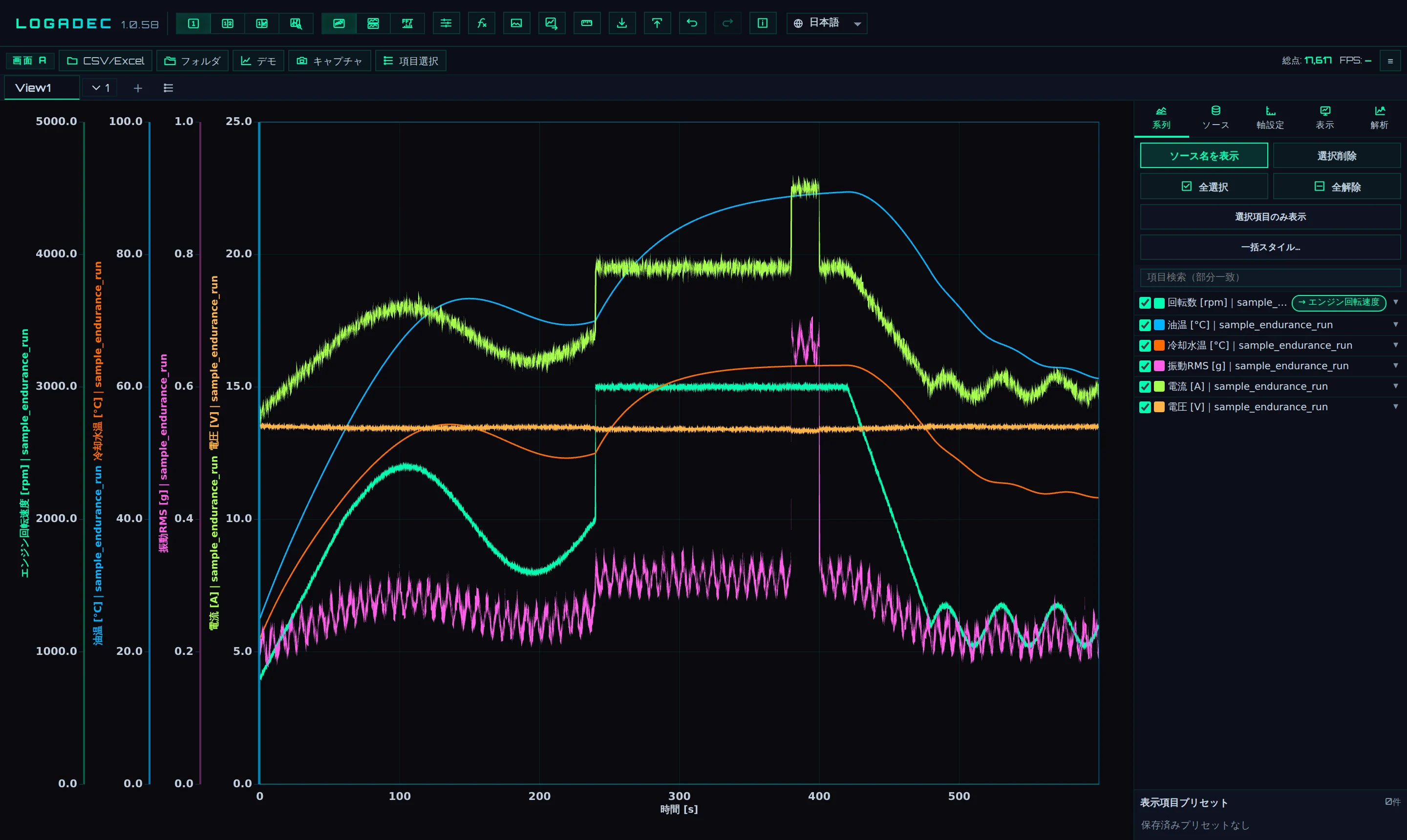

登録したときから、グラフの凡例と軸の名前が言い換わります。系列タブの一覧では元の名前のまま、横に言い換えた名前が表示されます。

1つの名前に、2つ以上の元の項目をまとめられます。たとえば、ファイルによって「回転数」「NE」と名前が違う列を、どちらも「エンジン回転速度」と表示できます。
1つの元の項目は、1つの名前にしか結び付けられません。ほかの名前に結び付いている項目を選ぶと、そちらから移ります。
行の左のチェックで、言い換えを1つずつ止められます。
表示名称は、画面 A と画面 B で共通です。

6.5ファイルで読み込む・書き出す

プリセットは、CSV や Excel のファイルに書き出したり、ファイルから読み込んだりできます。たくさんの項目の範囲を Excel で作ってまとめて登録するときや、同僚とプリセットをやりとりするときに使います。プリセットの画面のファイルに書出・ファイルから読込を押します。

書き出す

ファイルに書出を押し、形式を選んで書き出すを押します。

形式	中身
Excel（レンジ・表示項目・表示名称の3枚と説明）	「レンジ」「表示項目」「表示名称」の3枚のシートと、書き方の説明のシートが入った `.xlsx` ファイルです
CSV	いま開いているタブの種類のプリセットだけを書いた `.csv` ファイル（UTF-8）です

ファイルの列は次のとおりです。1行目が見出しの行で、2行目からが中身です。

種類	列
レンジ	画面（A / B・空欄は A）・項目名（必須）・Y下限・Y上限（両方空欄なら Y を指定しない）・色（`#RRGGBB`・空欄なら色を付けない）
表示項目	画面・プリセット名（必須）・項目名（必須）。同じ画面・同じプリセット名の行が、1つのプリセットになります
表示名称	表示名称（必須）・元の名前・有効（1 / 0・空欄は 1）。同じ表示名称の行をまとめます

読み込む

ファイルから読込を押してファイルを選ぶと、読み込む前に、何が変わるかを示す画面が開きます。

見出しの行の名前で、レンジ・表示項目・表示名称のどれかを見分けます。見出しは日本語でも英語でもかまいません。# で始まる行は読みません。
CSV の文字コード（UTF-8・Shift_JIS）は、自動で判定します。
読み込んだあと、画面に元に戻すが出ます。押すと、読み込む前の状態に戻せます（画面を閉じると戻せません）。

6.6プリセットの保存と引き継ぎ

プリセットは、使っているブラウザの中に保存されます。LOGADEC を閉じても残り、次に開いたときにも使えます。
ツールバーの保存で保存する設定のファイルと .lgd ファイルには、プリセットも入ります。同僚に渡せば、同じプリセットを使ってもらえます。
レンジと表示項目のプリセットは、画面 A と画面 B で別々です。画面 B のレンジのタブでは、画面Aプリセットをコピーで画面 A のプリセットを写せます。
プリセットは、無償版でもすべて使えます。

設定のファイルや .lgd を開いているとき

設定のファイルや .lgd ファイルを開くと、レンジと表示項目のプリセット・表示名称は、そのファイルに入っているものに切り替わります。ファイルを開いている間にプリセットや表示名称を足したり直したりしても、変わるのはそのファイルの中身だけです。ブラウザに保存している、ふだんのプリセット・表示名称は変わりません。

直したプリセットをファイルに残すときは、保存でファイルを保存します。保存するまでは、数式の画面の上に・未保存の印が出ます。
保存していない変更があるまま、ほかの設定のファイルや .lgd を開こうとすると、破棄して開くかどうかを確かめる画面が出ます。ブラウザのタブを閉じる・再読み込みするときも、ブラウザが確認します。
ブラウザを再読み込みすると、ふだんのプリセット・表示名称に戻ります。
設定のファイルには、レンジのプリセットのセットもすべて入ります。セットの機能が無かった版（1.0.1 まで）で保存した設定のファイルを開いたときは、いま選んでいるセットの中身だけが入れ替わり、ほかのセットは残ります。
