第9章時間の解析

この章では、サイドバーの解析タブで使う解析のうち、時間の流れに沿って値の変化を調べるものを説明します。周波数の解析（FFT・STFT・Wavelet・周波数異常）とフィルタは第8章で説明します。

解析	わかること	向いている場面
移動統計	窓の中の平均・RMS・ばらつき・最大・最小・変化量	振れの大きい信号をならして傾向を見る
変化点検出	値の水準や傾きが変わった時刻	段差・水準のずれ・変化の起こり始め
外れ値検出	まわりから飛び離れた点	単発のスパイク・値飛び
相関分析	対象の系列と強く連動する系列と、その時間のずれ	原因の候補を探す
相関崩れ	2つの系列のふだんの連動が崩れた時間帯	振幅は小さいが関係がおかしくなった区間
イベント分析	対象の系列のイベントの前後で、同時・先に・後で動いた系列	異常のきっかけと波及の順番
既知イベント調査	異常が起きた区間がわかっているときに、その区間で動いた系列	不具合の時刻がわかっている調査

この章の例は、サンプルデータ sample_endurance_run.csv を使います。380〜400 秒に、振動RMS と電流が一時的に上がっています。

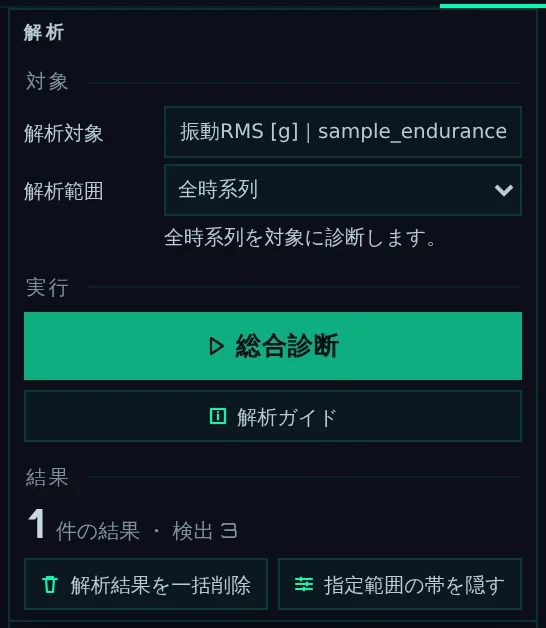

9.1解析タブの共通の流れ

解析タブの上の部分は、どの解析にも共通です。対象・実行・結果の3つの段に分かれています。この部分はサイドバーをスクロールしても動かないので、下の解析のカードを見ているときも、何をどの範囲で解析しているかがいつも見えます。

1. 対象を決める

解析対象: すべての解析は、ここで選んだ1つの系列を対象にします。非表示の系列も選べます。ソースタブで非表示にしたデータソースの系列は、一覧に出ません。対象を変えると、それまでの各解析の結果と総合診断の結果（要約と所見）は消え、上の件数も 0 に戻ります。
解析範囲: 解析する X の範囲を選びます。

範囲	解析する範囲
全時系列	読み込んだデータの全体
表示範囲	いまグラフに見えている X の範囲。先に気になる所へズームしておくと、その周辺だけを調べられます
指定範囲	指定した範囲。範囲指定を押してからグラフの上で始まりと終わりをクリック（またはドラッグ）するか、下の2つの欄に数字を入れます。片方だけ入れると、もう片方はデータの端になります（欄は空のまま、薄い字で端の値が出ます）。始まりが終わりより後なら入れ替えて知らせます。解除で指定をやめます

相関崩れと既知イベント調査は、自分のカードの中に別の範囲を持ちます（後述）。範囲を指定している数は範囲指定一括解除のボタンの中に表示され（指定が無いときはボタンも出ません）、このボタンですべての指定をまとめて解除できます。解析の結果は消えません。

2. 実行する

解析は、下に並んだカードで1つずつ実行します。カードの見出しを押すと開きます。どのカードでも、条件を決めて実行のボタン（例: 変化点を検出）を押します。クリアはそのカードの結果だけを消します。

ボタン	ある解析	すること
⚙ おまかせ実行	変化点検出・イベント分析	窓幅としきい値を自動で決め、いくつかの設定で試した結果を合わせて候補を出します。決めた値はカードの欄に入り、結果の上に理由が表示されます
スコアを系列追加・系列に追加	移動統計・変化点・外れ値・相関崩れなど	解析の途中の値（スコアや移動平均）を新しい系列として加えます（後述）
◀・▶（前の検出位置へズーム・次の検出位置へズーム）	変化点・外れ値・相関崩れ・イベント分析など	検出した位置へ、順に拡大して移ります

窓幅などの時間の欄は、読み込んだ X の単位で入れます（欄の右に単位が表示されます）。X がミリ秒のデータなら、5 秒は 5000 です。

解析ガイドを押すと、「急変・スパイクの時刻を特定したい」「異常のタイミングに連動して動く系列を抽出したい」のような目的が並びます。1つ選ぶと、それに向いた解析のカードが開きます。

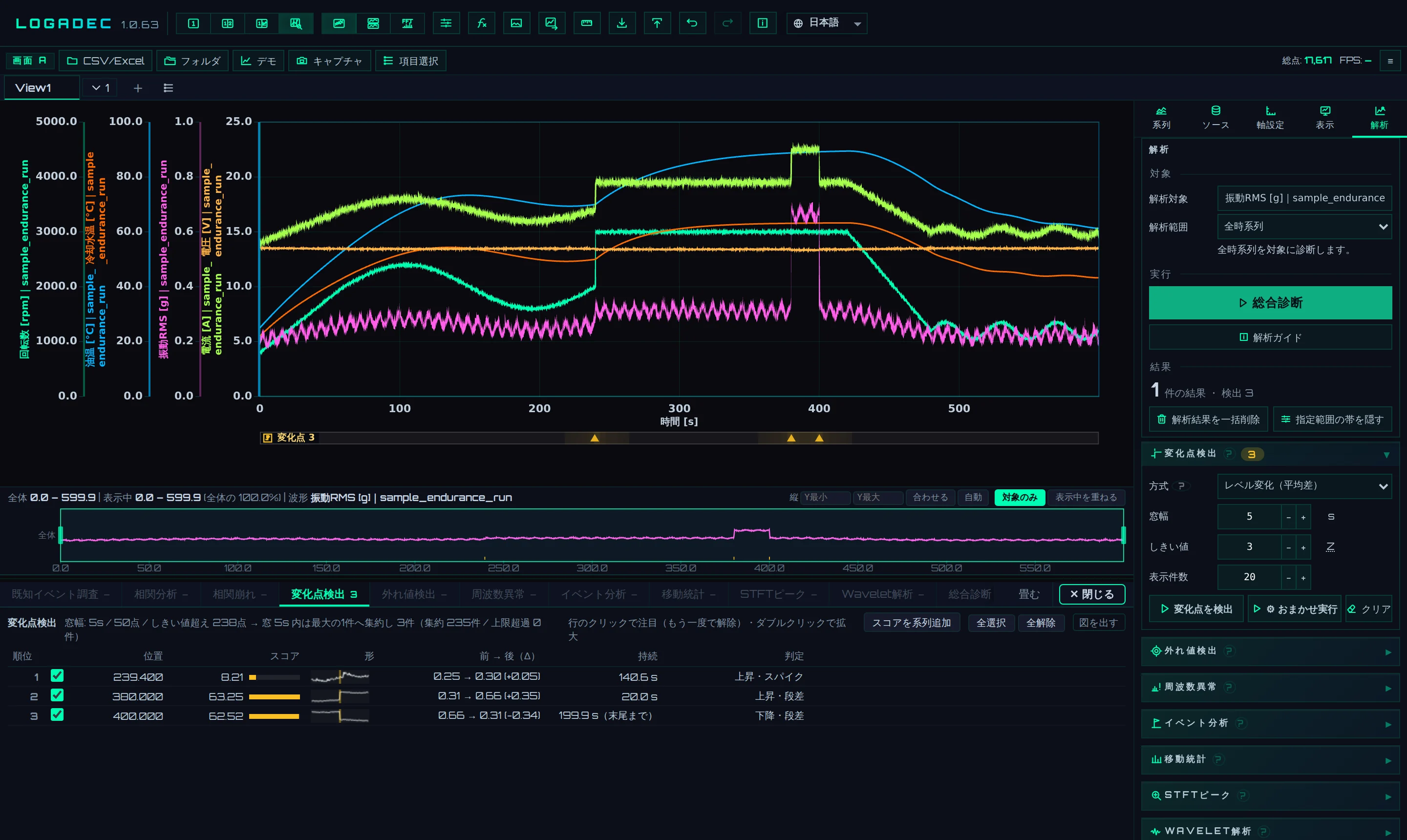

3. 結果を見る（調査の画面）

解析タブを開くと、画面は調査の形に切り替わります。グラフの下に、全体の波形と、解析の結果の表が並びます。2画面で画面 B の解析タブを開いたときは、画面 B がこの形になります（2画面を押すと戻ります）。

結果の表の右上の畳むで表を畳むと、グラフを広く使えます。表とグラフの境目をドラッグすると、表の高さを変えられます。
表の中の「形」の列は、検出した位置の前後の波形を小さく描いたものです。
表の右上の図を出すを押すと、結果を図（推移やランキング）でも表示します。

この切り替えをしたくないときは、カードの下のその他にある表示・一括操作を開き、解析タブを開いたら調査画面にするのチェックを外します。この設定は、使っているブラウザに残ります。1画面などに戻すと、結果はサイドバーのカードの中に表示されます。

表示・一括操作の設定	内容（最初の状態）
グラフ凡例	グラフに解析の凡例を出します（オン）
解析結果トラック	グラフの下に、結果の印の行を出します（オン）
グラフ上の印	グラフの中に出す印です。記号（旗・段差・◎）・縦の破線・区間の枠と内訳（▼）・区間の薄い面（すべてオフ）
解析タブでサイドバーを自動で広げる	調査の画面でないとき、解析タブを開くとサイドバーを広げます（オン）
解析タブを開いたら調査画面にする	解析タブを開くと調査に切り替えます（オン）
グラフに重ねる結果カード	結果のカードをグラフに重ねて出す数です（なし）

結果の表の操作

結果の表は、行が「位置」のもの（変化点検出・外れ値検出・相関崩れなど）と、行が「系列」のもの（相関分析・イベント分析の候補・既知イベント調査）があります。

操作	行が位置の表	行が系列の表
行のチェック	グラフの下に、その検出の印を出します	イベント分析の候補では、候補を表示を押したときに表示する系列を選びます
クリック	その位置をグラフで強調します（注目）	その系列を表示して、関係する位置を強調します。前のクリックで表示した系列は非表示に戻ります
もう一度クリック	強調をやめます	強調だけをやめます（表示は残ります）
ダブルクリック	その位置の前後へ拡大します	—
`Ctrl` ＋クリック	—	前に表示した系列を残したまま、重ねて表示します
`Shift` ＋クリック	—	2つの行の間の系列を、まとめて表示（または非表示）にします

強調は、表の外を押すか Esc を押してもやめられます。

表示した系列を片づける

行のクリックで表示になった系列があると、結果の数の下に表示した系列を片づけるが出ます。押すと、行のクリックで表示になった系列だけを非表示に戻します。自分でチェックを入れて表示した系列は、そのまま残ります。

途中の値を系列にする

スコアを系列追加（移動統計では系列に追加）を押すと、解析の途中の値を新しい系列として加えます。加えた系列は、ふつうの系列と同じように表示・保存・書き出しができ、別の解析の対象にもできます。

解析	加わる系列（例）	単位
移動統計	振動RMS 移動平均	元の系列と同じ（変化率（Δ／X の単位）は「Y の単位/X の単位」）
変化点検出	振動RMS 変化点スコア	Z
外れ値検出	振動RMS 外れ値スコア	Z
相関崩れ	対象の系列の名前＋相関崩れスコア	drop（相関の低下の量）

計算に使うデータ（表示/フィルタ後・元データ）

外れ値検出・相関分析・相関崩れのカードにはデータの欄があります。

選択	計算に使う値
表示/フィルタ後（最初の状態）	グラフに描いている値。系列の ▾ で設定した単位の換算とフィルタ（第5章）をかけたあとの値です
元データ	ファイルから読み込んだままの値

欠測と X の向きの扱い

空の値・数字でない値: その点は使いません。窓幅を使う解析は、点を X の刻み（刻みの中央値）の格子に並べて計算するので、欠けた所は空いたまま残ります。窓が欠けをまたいで、離れた点を同じ窓に入れることはありません。欠けた点がある結果には、結果の上に「欠けを空けた点 100」のように数が表示されます。
時刻の飛び: 刻みの 1.5 倍より広い時刻の空きも、欠けとして扱います。系列どうしを時刻で合わせるとき（相関・相関崩れ・イベント分析）、欠けや空きをまたいで値を補うことはしません。
X が戻るデータ: X が前の点より小さくなる所や、同じ X が続く所がある系列は解析しません。解析の対象がそうなっているときは、「X が戻る（1 か所）・同じ X が続く（0 か所）ため解析できません」のように知らせます。解析範囲を狭めても同じです（範囲を切り出す前に、系列全体を調べます）。対象でない系列がそうなっているときは、その系列は結果に出ません。
欠けのすぐ前後では、窓の中の点が少なくなるため、変化点検出などが余分な候補を出すことがあります。候補の位置が欠けの端に当たっていないか、グラフで確かめてください。

総合診断

総合診断を押すと、解析対象と解析範囲の条件で、次の解析を順に実行します。窓幅などは、対象の系列の変化の速さ（基準時定数）から自動で決めます。決めた値は要約に書きます。変化点検出とイベント分析のカードの欄（方式・窓幅・しきい値など）は書き換えません。

変化点検出（⚙ おまかせ実行）
イベント分析（⚙ おまかせ実行）
外れ値検出
周波数異常
相関崩れ
相関分析
移動統計
STFTピーク
Wavelet解析
既知イベント調査（異常区間を指定しているときだけ）

結果は総合診断のタブにまとまります。行をクリックすると、その解析のタブへ移って該当する位置を拡大します。それぞれの解析の結果も、各タブに入ります。

周波数異常は窓幅を 5 通りに変えて調べ、半分以上の窓幅で異常と出た所だけを所見にします（窓幅 1 つだと、何も起きていない所を異常と数えることがあるため）。

総合診断は、何から調べればよいか分からないときの入り口です。所見が出た解析は、カードで条件を変えて確かめてください。

解析チュートリアルで練習する

ペインのバーのデモを押し、種類で解析チュートリアルを選んで生成を押すと、解析の練習用のデータ（6 系列・120 秒・刻み 0.01 秒）ができます。解析のカードには、このデータに合った条件が入ります。そのまま各解析を実行すると、次の位置が検出されます。

解析	検出される位置
外れ値検出	24.5・72.2・101.4 秒
変化点検出	42・88 秒
周波数異常	58〜72 秒付近
相関崩れ	58〜75 秒付近

系列の名前（通常追従・遅延応答・先行イベント・無関係ノイズなど）が、それぞれの系列の役割を表しています。

総合診断でも、外れ値検出・変化点検出・周波数異常は上の位置が出ます。相関崩れは、総合診断では相手の系列を自動で選ぶ（いちばん相関の強い通常追従になる）ので出ません。相関崩れありとの崩れは、カードで相手を選んで調べます。

ブラウザで開くときにアドレスの後ろへ ?demo=tutorial を付けると、起動と同時に解析チュートリアルのデータができます（画面 A にデータが無いときだけ）。

9.2移動統計

対象の系列について、窓の中の統計値を求めます。窓は「その点と、それより前の窓幅ぶん」です。結果はサイドバーと移動統計のタブに表示され、系列に追加で系列として加えられます。

種類	求める値
移動平均（最初の状態）	窓の中の平均
移動RMS	窓の中の二乗平均の平方根
移動標準偏差	窓の中の標準偏差
移動最小・移動最大	窓の中の最小・最大
変化量（Δ＝今−間隔前）	いまの値 − 窓幅だけ前の値。窓幅だけ前に点が無ければ求めません
変化率（Δ／X の単位）	変化量 ÷ X の差

窓幅の最初の値は 5（X の単位）です。
結果には、窓の点の数、出力した点の数、平均・最大（位置）・最小（位置）が表示されます。
結果は元の系列に点がある位置にだけ出ます。欠けた所は空いたままです。

9.3変化点検出

値の水準（または傾き）が変わった時刻を探します。各点の前と後に窓をとり、前の窓と後の窓の違いを点ごとに求め、その違いがふだんより大きい所を候補にします。

設定	内容	最初の値
方式	レベル変化（平均差）: 前後の窓の平均の差。段差や水準のずれに向いています。勾配変化（傾き差）: 前後の窓の回帰直線の傾きの差。ゆるやかな変化の起こり始め・収まりに向いています	レベル変化（平均差）
窓幅	前と後の窓の長さ（X の単位）。探したい変化の長さくらいにします	5
しきい値	候補にする Z の下限（0.5〜20）	3
表示件数	出す候補の数の上限（3〜100）	20

Z（ロバストZスコア）

変化点検出・外れ値検出・イベント分析のしきい値は Z で決めます。Z は「ふだんのばらつきの何倍外れているか」を表す数です。

Z ＝（値 − 中央値）÷（MAD × 1.4826）。MAD は、中央値からの差の絶対値の中央値です。1.4826 を掛けると、正規分布の標準偏差に相当する大きさになります。
平均と標準偏差ではなく中央値と MAD を使うので、異常な値そのものに物差しが引っ張られません。
目安は、2 が敏感（候補が増える）、3 が標準、4〜5 は確実な異常だけです。
変化点検出では、前後の窓の差を並べた列に対する Z です。カードの Zスコアとはを開くと、同じ説明を読めます。

結果の読み方

しきい値を超えた点が続くときは、窓幅の中でいちばん Z の大きい1点にまとめます。結果の上の「しきい値超え 238点 → 窓 5s 内は最大の1件へ集約し 3件」は、その内訳です。

列	内容
位置	変化点の X
スコア	Z
前 → 後（Δ）	変化点の前と後の平均と、その差
持続	次の変化点までの長さ（最後の変化点はデータの終わりまで）
判定	上昇・下降と、変化の形（段差・スパイクなど）

サンプルデータの振動RMS を、最初の条件（レベル変化（平均差）・窓幅 5・Z 3）で調べると、239.4 秒（回転数を 3000 rpm に上げた所）、380.0 秒と 400.0 秒（振動が上がって戻った所）の3か所が出ます（調査の画面の図）。

9.4外れ値検出

まわりの点から飛び離れた点を探します（Hampel の方法）。各点を中心に窓をとり、窓の中の中央値と MAD から、その点の Z を求めます。

設定	内容	最初の値
データ	表示/フィルタ後・元データ（前述。すべての解析で共通）	表示/フィルタ後
窓幅	中心の前後をあわせた窓の長さ（X の単位）。点の数で 3〜801 点の間に収めます	5
しきい値	外れ値とする Z の下限（0.5〜20）	3.5
表示件数	出す候補の数の上限	20

判定の「スパイク（逸脱が3サンプル以内で復帰）」は、3 点以内に中央値の近くへ戻った、という意味です。
窓の中がほとんど同じ値（MAD が 0）のときは、中央値と違う点を強い外れ値として、スコア 99 で出します。一定の値の続く信号や、分解能の粗い（量子化された）信号では、1 目盛りの違いでも候補になります。

9.5相関分析

解析対象と、ほかのすべての系列との相関を求め、相関の強い順に並べます。時間のずれ（ラグ）を探すこともできます。

設定	内容	最初の値
手法	Pearson相関: 値どうしの直線的な関係。Spearman順位: 大小の順番どうしの関係（曲がった関係や外れ値に強い）。差分相関: 1つ前の点との差どうしの相関（ゆっくりした傾向を除いて、細かい動きの連動を見る）	Pearson相関
データ	前述（すべての解析で共通）	表示/フィルタ後
最大ラグ	時間のずれを探す幅（X の単位）。0 のときは、ずれを探しません	0
ラグ刻み	ずれを探す刻み。0 は自動（データの刻み）です。探すずれは 151 通りまでで、多すぎるときは刻みを広げ、いちばん良かったずれの前後を細かく調べ直します	0
表示件数	出す系列の数（3〜100）	20

相手の系列は、対象の系列の時刻に合わせて比べます。ずれを探すときは、重なる点が全体の半分（少なくとも 10 点）より少なくなるずれは使いません。

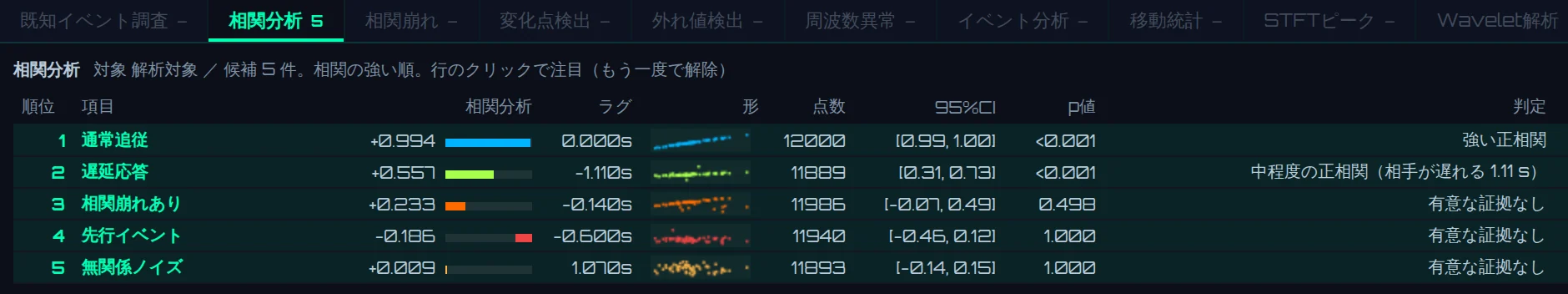

図9-6相関分析の結果（解析チュートリアル。判定の列は境目をドラッグして広げています）

有意性（95%CI・p値）

時系列の点は互いに独立ではないので、点の数をそのまま使うと、たまたまの相関でも有意に見えます。LOGADEC は、系列の自己相関を考えた有効な点の数で信頼区間と p 値を求めます。ずれを探したときは、探したずれの数で p 値と信頼区間を補正します（Bonferroni）。補正した信頼区間が 0 をまたぐのは、補正した p 値が 0.05 より大きいときです。

有意性は、次の3つのどれかで表示します。

状態	条件	判定の表示
有意	p 値が求まり、0.05 以下	強さと向き。例: 強い正相関
有意な証拠なし	p 値が求まり、0.05 より大きい	有意な証拠なし
未計算	p 値を求めない（差分相関のとき。有効な点の数が少なすぎるときも）	強さと向きのあとに「有意性は未計算」。95%CI・p値は —

強さは |r| が 0.7 以上で「強い」、0.3 以上で「中程度の」、それより小さいと「弱い」です。
有意な証拠なしは「相関が無い」という意味ではありません。この点の数と、このばらつきでは、相関があるとは言えない、という意味です。
信頼区間が 0 をまたぐ系列は、図では灰色で示します。

時間のずれの向き

ラグが正のときは、相手の系列が対象より先に動いています（原因の側の候補）。負のときは、相手が遅れて追っています。判定には、向きを言葉で書き添えます。

ラグ	判定の書き方
正（例: +30.00 s）	例: 強い正相関（相手が先行 30.00 s）
負（例: −1.11 s）	例: 中程度の正相関（相手が遅れる 1.11 s）
0	強さと向きだけ

解析チュートリアルでは、遅延応答が「中程度の正相関（相手が遅れる 1.11 s）」、相関崩れあり・先行イベント・無関係ノイズが有意な証拠なしになります（上の図）。サンプルデータの振動RMS を対象にして最大ラグを 30 にすると、冷却水温と油温が「相手が遅れる 30.00 s」になります。温度は回転の変化に遅れて追うためです。反対に冷却水温を対象にすると、回転数・電流・電圧・振動RMS が「相手が先行 30.00 s」になります（電圧は負の相関）。ずれが最大ラグと同じ値のときは、探す幅の端に当たっています。幅を広げて確かめてください。

総合診断での書き方

総合診断の相関分析の行は、有意で |r| が 0.3 以上の系列だけを数えます。

当てはまる系列があるとき: 「相関分析: 有意（|r|≥0.3）5/5 系列。最有力電流（r=0.80・強い正相関）」のように、当てはまる数と、最も強い系列を書きます。
差分相関で、すべての系列が未計算のとき: 「相関分析: 差分法のため有意性は計算していません（5 系列。…）」と書きます。
どちらでもないとき: 「相関分析: 有意な相関なし（5 系列）」と書きます。

候補をグラフで見る

行をクリックすると、その系列をグラフに表示して強調します。サイドバーのカードの上位を表示を押すと、対象の系列と、表でチェックの入った系列だけを表示し、ほかの系列を非表示にします。

9.6相関崩れ

2つの系列の、ふだんの連動が崩れた時間帯を探します。振幅としては小さくても、関係のずれとして始まる変化を見つけるのに向いています。

範囲の全体で、2つの系列の相関（基準相関）を求めます。
窓をずらしながら、窓ごとの相関を求めます。
基準相関からの低下（基準相関の向きで測る）が低下閾値以上の窓を候補にします。相関の向きが反対になると、低下は 1 を超えます（例: +0.9 → −0.9 で 1.8）。

設定	内容	最初の値
対象項目・比較項目	比べる2つの系列。解析対象とは別に選びます	—
範囲	全データ・現在表示レンジ・グラフ指定範囲。グラフ指定範囲は範囲指定で指定します	全データ
手法・データ	相関分析と共通の設定です	Pearson相関
窓幅・刻み	窓の長さと、ずらす刻み（X の単位）。刻みが窓より広くなることはありません	10・2
低下閾値	候補にする低下の下限（0.01〜2）	0.4
表示件数	出す候補の数の上限	20

判定	意味
逆相関	窓の相関が基準と反対の向きで、絶対値が 0.3 以上
無相関化	窓の相関の絶対値が 0.3 より小さい
弱い	どちらでもないが、基準より弱い

9.7イベント分析

対象の系列で「イベント」を見つけ、その前後で、ほかの系列が同時・先に・後で動いたかを調べます。

設定	内容	最初の値
種類	イベントの見つけ方（下の表）	急変（差分Z）
指定時刻	時刻指定（既知のイベント）のときのイベントの X。グラフで取得でグラフから取れます	—
しきい値	イベントとする Z の下限（0.5〜20）	3
前窓・後窓	イベントの前と後に、ほかの系列の動きを探す幅（X の単位）	5・5
最小間隔	これより近いイベントは1つにまとめます	1

種類	イベントにする所
急変（差分Z）	隣り合う点の差が大きい所（差の Z がしきい値以上）
時刻指定（既知のイベント）	指定した時刻の1か所だけ。異常の時刻がわかっているときに使います
高値イベント・低値イベント	値そのものの Z が高い所・低い所
変化点候補	前後の窓の平均の差が大きい所。窓は最小間隔の2倍です（ゆるやかな連動も拾います）

イベントは最大 80 件です。ほかの系列は、イベントの前後の幅の中で、変化の Z がいちばん大きい所を探し、それが一致の基準を超えたら「一致」と数えます。一致の基準は、その系列のイベントの無い所での動きの大きさも見て決めます。雑音の多い系列が、関係の無いイベントにまで一致しにくくするためです。

候補の列	内容
一致	一致したイベントの数 / イベントの数
先行/遅れ	一致した所の時間のずれの平均。負は先行（対象より先に動いた）、正は遅れ
Z	一致した所の変化の Z の平均

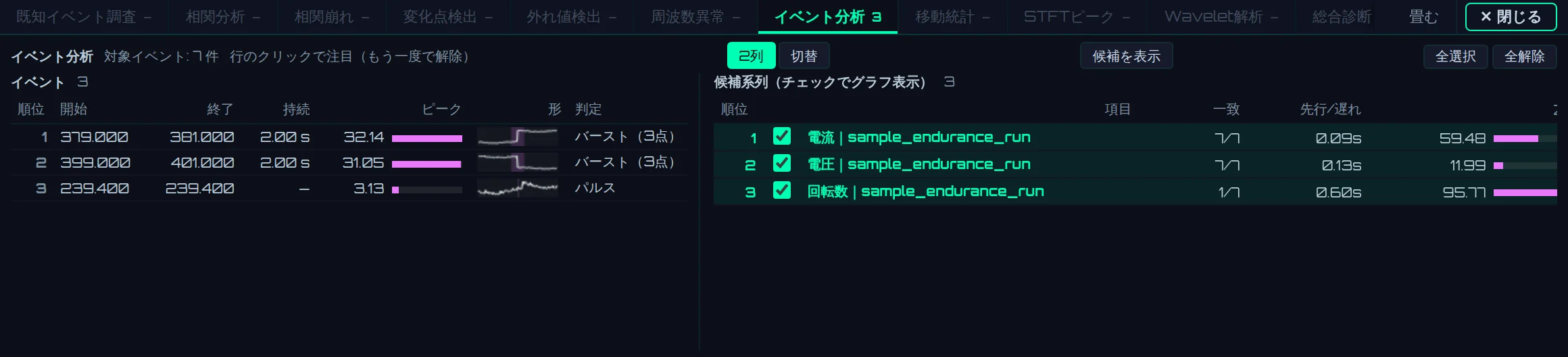

サンプルデータの振動RMS では、380 秒・400 秒付近と 239.4 秒がイベントになり、電流と電圧が 7/7 で一致します。急変（差分Z）のままでは、振動の細かい揺れもイベントになり、80 件に達します。そのときはしきい値を上げるか、変化点候補や時刻指定（既知のイベント）を使います。

候補を表示を押すと、対象の系列とチェックの入った候補の系列だけを表示します。

9.8既知イベント調査

異常が起きた区間がすでにわかっているときに使います。その区間（異常区間）を、ふだんの区間（比較基準）と比べて、すべての系列を調べ、関係していそうな系列を根拠と一緒に並べます。全体から異常を探す総合診断とは使い方が違います。

設定	内容	最初の値
異常区間	異常が起きた区間。片方だけ入れると、もう片方はデータの端になります（欄は空のまま、薄い字で端の値が出ます）	—
比較基準	直前 N 秒: 異常区間の直前の基準の長さの区間。指定した正常区間: 正常区間を指定でグラフから指定した区間	直前 N 秒
基準の長さ	直前の区間の長さ（X の単位。X がミリ秒なら 30 秒は 30000）	30
回復窓	異常区間の直後: 異常区間のすぐあとの区間。使わない: 回復の区間を使いません	異常区間の直後
回復倍率	回復の区間の長さ＝異常区間の長さ × この倍率（0.1〜10）。データの端で半分も取れないときは使いません	1
評価件数	2段目でくわしく調べる系列の数（1〜200）	32

調べ方

1段目（すべての系列）: 異常区間とふだんの区間で、中央値の差（ふだんのばらつきの何倍か）と、ばらつきの比を求めます。異常区間を半分以上覆っていない系列と、どちらもほとんど動いていない系列（中央値の差がふだんのばらつきの 1.5 倍未満で、ばらつきの比が約 0.7〜1.4 倍の間）は、ここで外します。
2段目（変化の大きい順に評価件数の数まで）: 変化点の時刻、時間のずれを探した相関、スペクトルの比較を求めます。相関のずれを探す幅は、相関分析の最大ラグが 0 のときは異常区間の長さ（少なくともデータの刻みの 20 点ぶん）になります。
変化点の時刻（無ければ相関のずれ）で、先行・同時・遅延に分けます。「同時」の幅は、データの刻みの 3 倍と異常区間の長さの 5 % の大きい方です。水準がほとんど変わらず、相関のずれが探す幅の端に当たった系列は関連なしにします。

結果の読み方

列	内容
分類	先行・同時・遅延・関連なし
Δt（変化点時刻）	異常区間の始まりから変化点までの時間。負は先行
ラグ相関	時間のずれを探した相関の r と、そのずれ（r の値 @ ずれ）。ここでは負が先行です（相関分析のラグとは符号の向きが逆で、Δt と同じ向きにそろえています）
レベル変化	中央値の差 ÷ ふだんのばらつき（σ）
ばらつき変化	ばらつきの比（例: ×0.4）
周波数	スペクトルを低域・中域・高域に分けて比べた結果（帯域一致・低域増加など）
重なり率・欠損	異常区間をどれだけ覆っているか・欠けている割合
復帰	回復の区間が、ふだんの区間に戻ったか（復帰・未復帰）。中央値の差がふだんのばらつき以内で、ばらつきの比が約 0.7〜1.4 倍なら復帰です

サンプルデータでは、電流（+19.0 σ）と電圧（−2.9 σ）が同時・復帰になります。油温と冷却水温は先行と出ますが、これは温度がゆっくり上がり続けているためです。ゆっくり動き続ける系列は先行と出ることがあるので、グラフで形を確かめてください。

3窓の比較は、ふだん・異常・回復の3つの区間の中央値・ばらつき・傾き・点数を並べ、戻ったかの判定を書きます。
スペクトル比較は、3つの区間のスペクトルを重ねて描きます。周波数は、X が時間の単位（s・ms など）のときは本当の Hz で表示します（1.0.28 で、ms のデータでも FFT と同じ Hz になるように直しました）。
表の上の全部表示・全部消すで、候補の系列をまとめてグラフに表示・非表示にします。
結果は時間の関連を示すもので、因果関係を保証するものではありません。

結果を CSV に書き出す

候補＋イベント窓をCSV抽出を押すと、logadec_known_event.csv を保存します。このボタンはサイドバーのカードにあるので、調査の画面では表示されません。1画面に切り替えてから、既知イベント調査のカードを開いて押してください（結果は残っています）。

CSV は3つの部分からできています。

部分	内容
先頭の `#` の行	対象の系列、異常区間（`# event`）、ふだんの区間（`# baseline`）、回復の区間（`# recovery`）、X の単位（`# x_unit`）、符号の決まり（`# sign`。負が先行）
候補の表	1行に1系列。分類（`lead`・`coi`・`lag`・`none`）、Δt、相関、ずれ、水準の変化、ばらつきの変化、スペクトル、重なり、欠け、復帰、3つの区間の中央値とばらつき
データ	ふだんの区間の始まりから異常区間の終わりまでの、対象と候補の値

Δt とずれの単位: X の単位が時間（s・ms など）とわかるときは、秒に直して dt_sec・lag_sec の列に書きます。わからないときは X の単位のまま dt_x・lag_x と書きます。区間の値とデータの X は、X の単位のままです。
刻みの違う系列: すべての系列の X が対象と同じなら、x の列と系列の値の列を並べます。刻みの違う系列（別のファイルの系列など）が1つでもあるときは、系列ごとに x:系列名 と値の列を対にして書きます。行の番号で並べると違う時刻の値が同じ行に並ぶため、こうしています（1.0.27 で直しました。それまでは行でそろえ、ms の値を dt_sec の列に書いていました）。
